Tolérance des grilles en barres d'acier

ANSI/NAAMM (MBG531) et YB/T4001.1-2019 sont les normes de production de grilles en acier les plus largement utilisées. Voici les tolérances de production des grilles en acier.

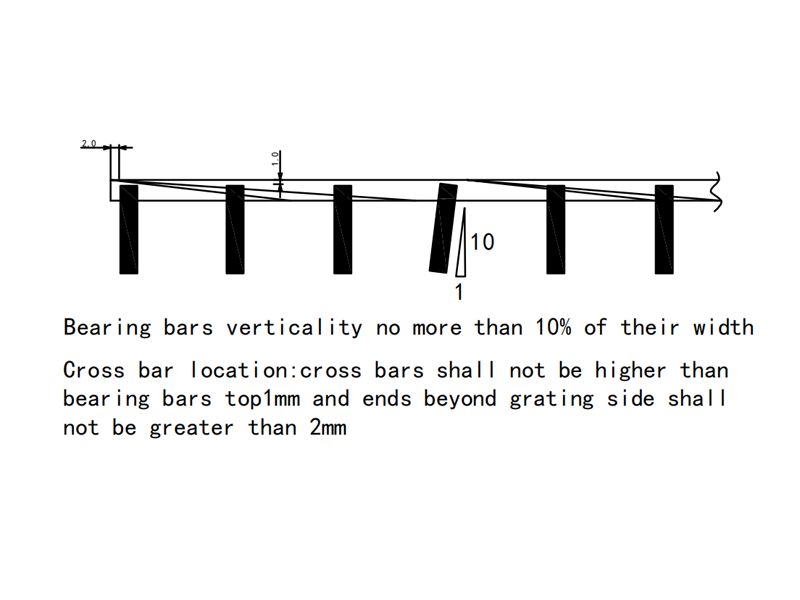

Tolérance de verticalité des barres portantes

Pas plus de 10 % de la largeur du panneau de grille.

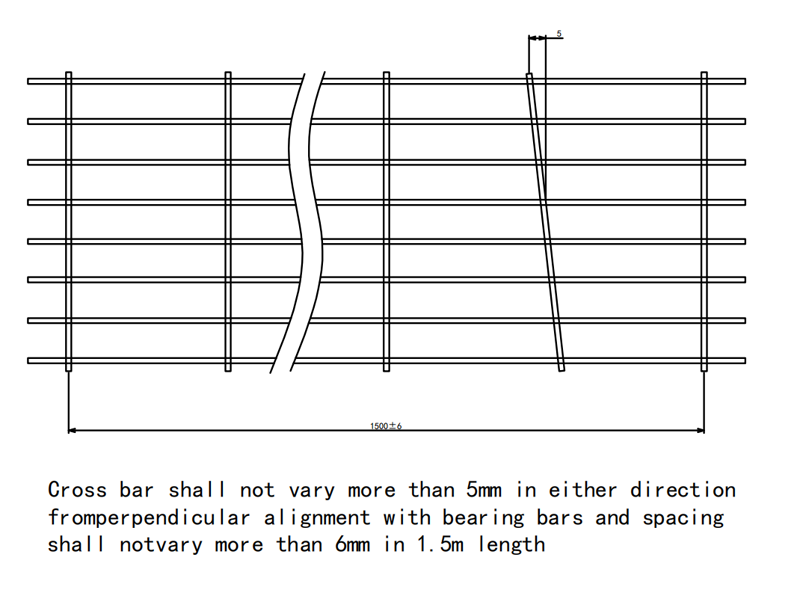

Tolérance d'alignement perpendiculaire des barres transversales

Les barres transversales ne doivent pas varier de plus de 5 mm dans l'une ou l'autre direction par rapport à l'alignement perpendiculaire avec les barres portantes, et l'espacement ne doit pas varier de plus de 6 mm sur une longueur de 1,5 m.

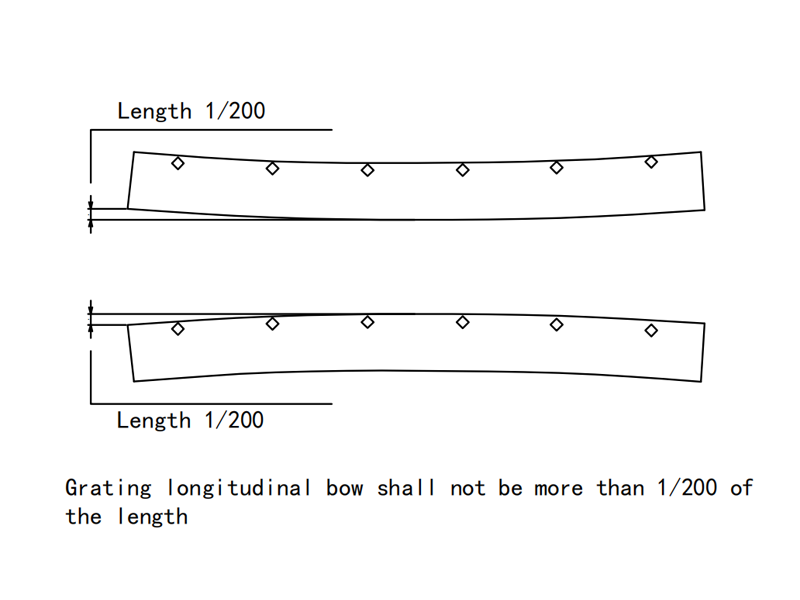

Tolérance de cambrure longitudinale de la grille

La cambrure longitudinale de la grille ne doit pas dépasser 1/200 de la longueur

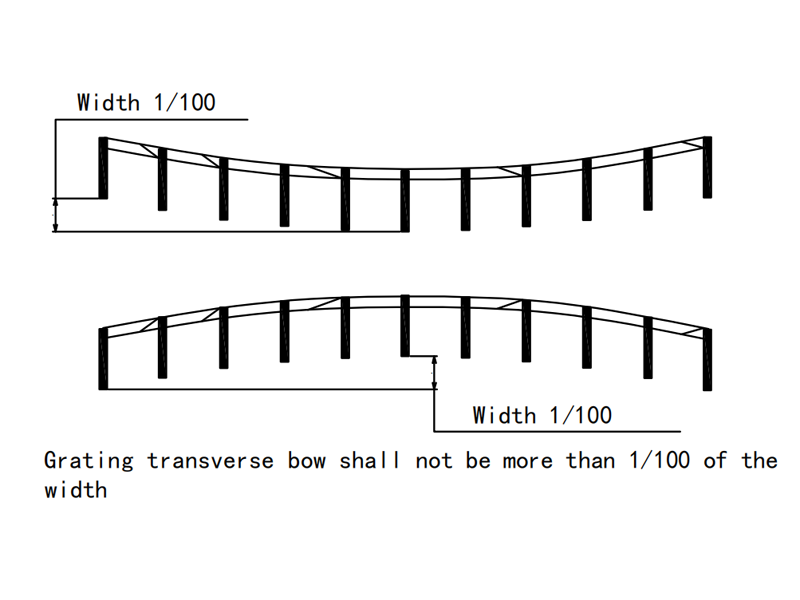

Tolérance de cambrure transversale de la grille

La cambrure transversale de la grille ne doit pas dépasser 1/100 de la largeur

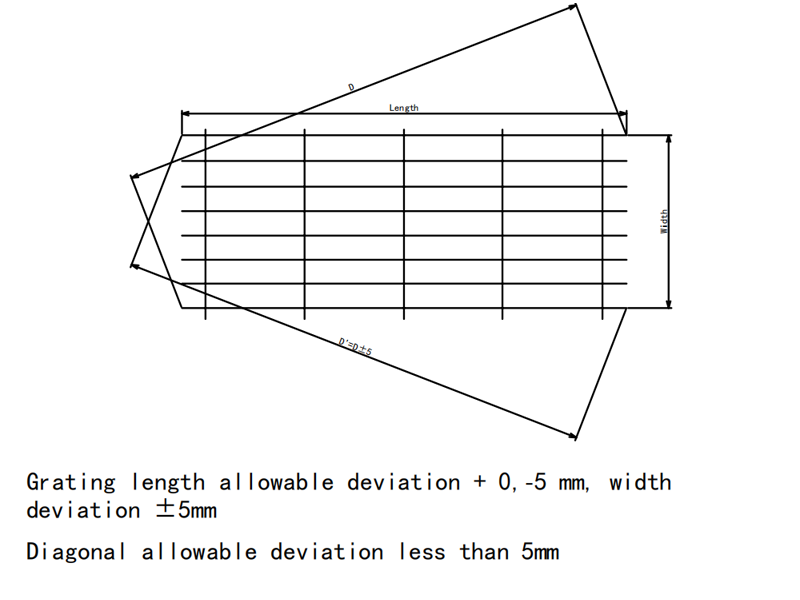

Déviation et tolérance admissibles de la longueur, de la largeur et de la diagonale de la grille

Déviation admissible de la longueur de la grille : +0, -5 mm ; déviation de la largeur : ±5 mm ; déviation admissible de la diagonale : moins de 5 mm.
