Fabricant de grilles en barres d'acier

Name: Grille en acier
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

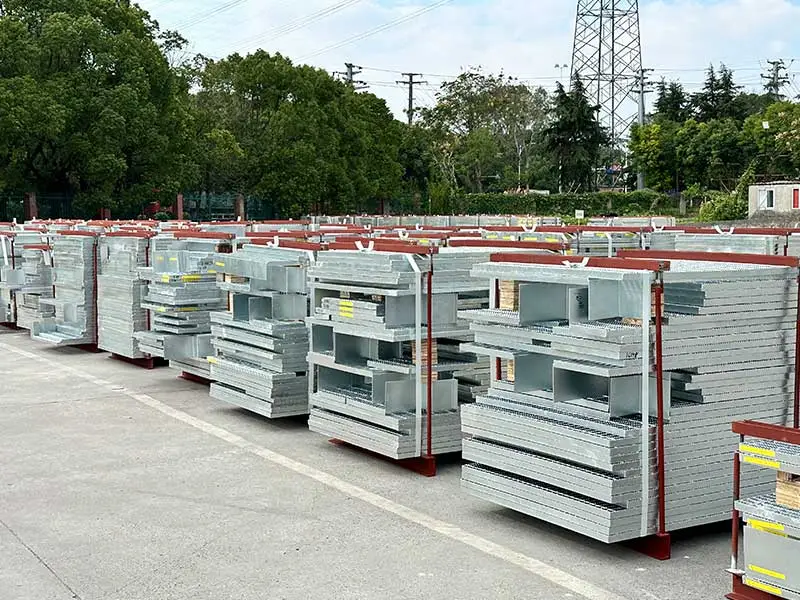

La grille en acier galvanisé à chaud, également appelée grille à barreaux, est fabriquée à partir de plats porteurs et de barres transversales disposés à intervalles réguliers, soudés en panneaux d'origine à l'aide de machines de soudage par résistance à haute tension, puis transformés en produits finis par découpe, encoche, perçage, ourlage et autres procédés. La grille en acier soudée est immergée dans du zinc liquide en fusion, et une couche de zinc dense se forme à la surface de la grille grâce à la réaction de l'alliage zinc-fer. Ce procédé permet d'améliorer considérablement la résistance à la corrosion de la grille en acier et de prolonger sa durée de vie.

Request A Quote

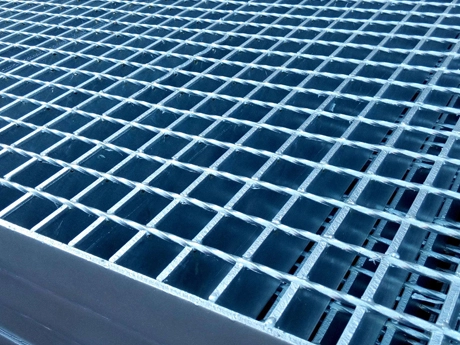

Grille en acier galvanisé à chaud avec surface plane

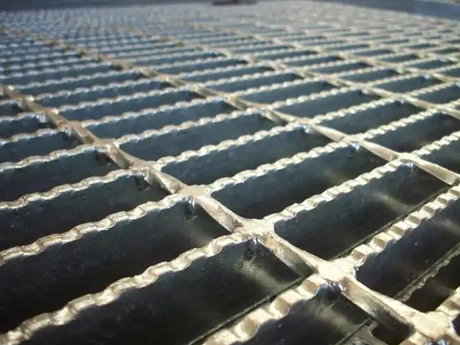

Grating en acier galvanisé à chaud avec surface striée

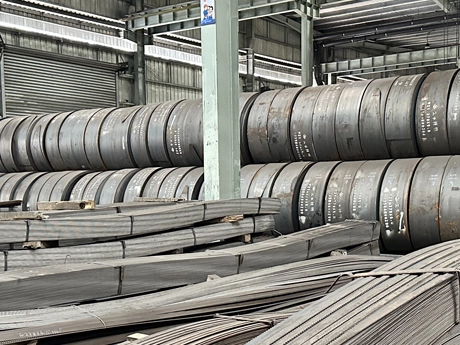

Matières premières pour caillebotis en acier — Bobines et barres d'acier

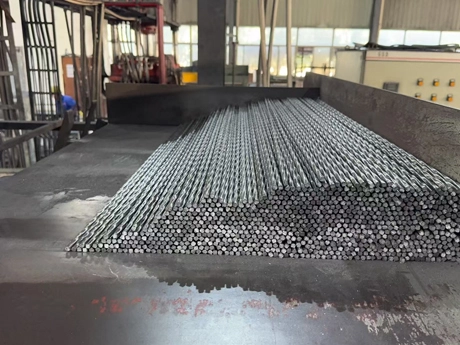

Barres torsadées en matière première pour grilles en acier

Procédé de production de l'acier

Grille en acier soudée par pression. La barre transversale est pressée dans la barre porteuse à l'aide d'une machine à souder par résistance automatique. Ce procédé est couramment utilisé dans la production de grilles en barres d'acier soudées.

Grille à soudure par pénétration. Des trous sont pré-percés dans les barres porteuses, généralement au milieu. La barre transversale, habituellement une barre ronde, est insérée puis soudée en forme.

Grille en acier verrouillée par pression. La grille en acier verrouillée par pression est fabriquée à partir de barres porteuses par des procédés tels que le rainurage (perçage), l'insertion de barres transversales plates ou crantées, le soudage et la finition. Ce type de grille offre des performances supérieures dans les applications de grilles en barres d'acier pour charges lourdes, et est couramment utilisé dans les industries nécessitant des solutions de grilles robustes et résistantes à la corrosion.

Grille verrouillée par matriçage. La barre transversale est pré-filetée puis fixée en forme à l'aide d'un équipement spécial. La grille verrouillée par matriçage est couramment utilisée dans la production de grilles en aluminium.

Grille en acier rivetée. La barre de liaison (barre transversale) est pliée et fixée avec des rivets dans une direction parallèle à la barre porteuse. Cette méthode est utilisée pour créer des grilles en barres d'acier inoxydable et d'autres solutions de grilles sur mesure, garantissant une durabilité à long terme dans les applications lourdes.

Standard des matériaux et de fabrication des grilles en acier

Norme	Norme de fabrication	Norme relative aux matériaux en acier
Norme	Norme de fabrication	Barre portante	Barre transversale	Acier inoxydable
Chine	YB/T 4001.1-2019	GB/T 700 Q235 Q235B	GB/T 700 Q235	ASTM A240 GR304(L) ou GR316(L)
États-Unis	ANSI/NAAMM(MBG531-00)	ASTM A1011 CS Type B ou ASTM A36	ASTM A510	ASTM A240 GR304(L) ou GR316(L)
Royaume-Uni	BS4592	BS EN 10025	BS EN 10025	BS EN 10258
Allemagne	DIN24537-1	DIN EN 10025	DIN EN 10025	DIN EN 10088
Australie	AS1657	BS EN 10025	BS EN 10025	BS EN 10258

Spécifications conventionnelles des grilles

Barre portante (mm)	Barre transversale (mm)			Espacement des barres portantes (mm)			Espacement des barres transversales (mm)			Largeur (mm)	Longueur (mm)
20x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	autres
20x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	autres
25x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	autres
25x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	autres
30x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	autres
30x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	autres
32x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	autres
32x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	autres
40x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	autres
40x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	autres
50x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	autres
50x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	autres
* Ce tableau présente les spécifications standards. Si d'autres dimensions de grilles en barres d'acier sont requises, l'usine de grilles en barres d'acier les fabriquera sur mesure pour les clients.

Norme de galvanisation à chaud

Norme de galvanisation	Chine	États-Unis
Norme de galvanisation	GB/T 13912	ASTM A123/A 123M
Épaisseur du matériau	3≤t≤6	1,6≤t≤3,2	3,2≤t≤4,8	4,8≤t≤6,4
Épaisseur moyenne minimale (μm)	70	65	75	75
Conversion	mils=μmx0,03937 oz/ft²=μmx0,02316 g/m²=μmx7,067
* L'épaisseur de la couche de galvanisation peut être personnalisée par le fabricant de grilles en acier galvanisé selon les besoins du client

Avantages des grilles en barres d'acier

Grâce à leur haute résistance et leur structure légère, les grilles en barres d'acier sont utiles dans de nombreuses applications.
Bonne résistance à la corrosion
Apparence esthétique
Auto-nettoyantes et faciles à entretenir
Bonnes performances de ventilation, d'éclairage et de dissipation thermique
Antidérapantes et antidéflagrantes
Faciles à installer et à démonter

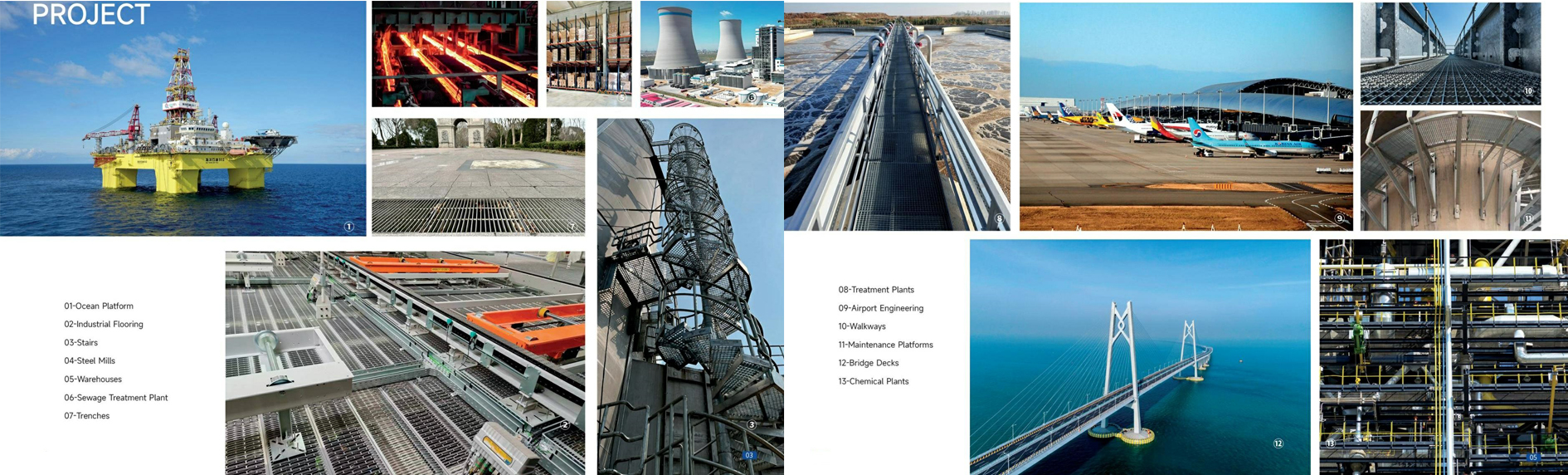

Applications des grilles en barres d'acier

Plateformes offshore et embarcations
Planchers industriels
Escaliers, en particulier lorsque des grilles à barres crantées offrent une excellente adhérence
Aciéries
Entrepôts, offrant des planchers durables et faciles à entretenir avec des grilles en barres d'acier
Centrales électriques
Tranchées
Stations de traitement, où les grilles en acier galvanisé offrent une protection durable contre la corrosion
Aéroports

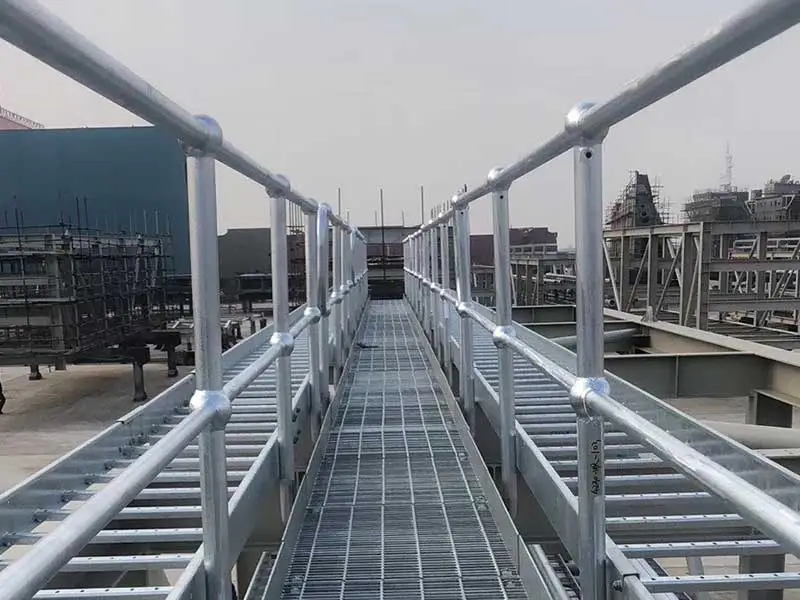

Passerelles
Plateformes de maintenance
Tabliers de ponts
Usines chimiques
