Combien de rails sont reliés à un seul poteau ? La structure de la rampe à rotule

Dans la conception de protection des plates-formes industrielles, les « garde-corps à rotule » sont devenus l'une des configurations standard. Aujourd'hui, nous allons dévoiler la conception du poteau de garde-corps sphérique.

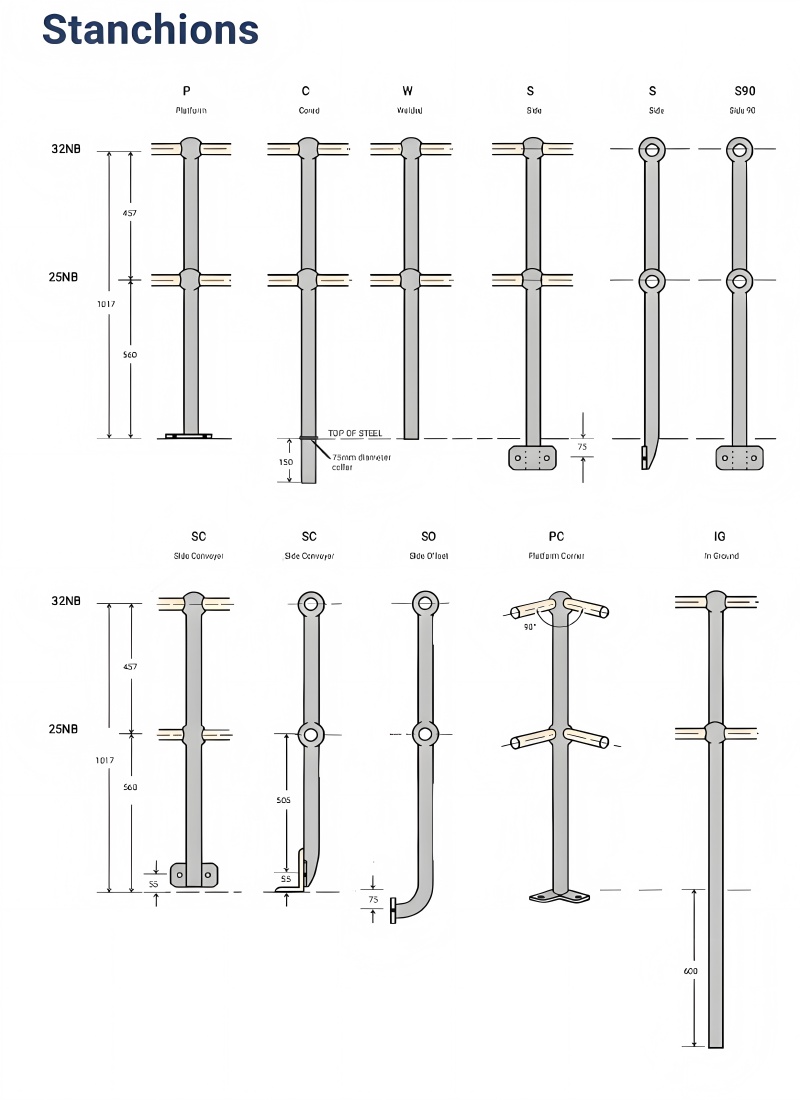

Combien de lisses sont reliées à un poteau ?

La structure standard du garde-corps sphérique comprend généralement un poteau + deux ou trois lisses :

Deux lisses (structure à double rail) :

Utilisées dans les zones de plates-formes d'une hauteur maximale de 1050 mm. C'est la configuration la plus courante dans les usines industrielles, garantissant une protection de base tout en préservant la visibilité.

Trois lisses (structure à triple rangée) :

Principalement utilisées sur les plates-formes de travail en hauteur, les passages publics, les zones à bords dangereux, etc., où les exigences de niveau de protection sont plus élevées. Des barres transversales sont installées en haut, au milieu et en bas pour empêcher efficacement les chutes accidentelles ou la chute d'objets.

Comment les lisses sont-elles reliées « solidement » aux poteaux ?

Cela reflète un avantage majeur du système de garde-corps à rotule :

• La perforation de la lisse est coulée avec précision à travers la bride de la rotule et formée en une seule pièce ;

• Après insertion de la barre transversale, celle-ci est fixée par boulons, sans soudure, avec une installation modulaire ;

• Même en cas de remplacement ou de déplacement ultérieur, c'est extrêmement pratique, sans démontage à grande échelle.

Quelle est l'ampleur des scénarios d'application ?

• Plateforme d'inspection de centrale électrique

• Zone de galeries techniques pétrochimiques

• Passerelle de maintenance photovoltaïque

• Canal de traitement des eaux usées

• Garde-corps surélevé de pont

• Enceinte d'équipement municipal

Que ce soit à l'intérieur ou à l'extérieur, la sécurité + l'esthétique + la maintenabilité du garde-corps à rotule en font le « partenaire en or » parmi tous les types de garde-corps de plates-formes.

Conseil professionnel :

Lors du choix d'une structure de garde-corps à rotule, en plus de tenir compte de l'espacement des poteaux (généralement 1000 mm ou 1500 mm), il est également nécessaire de déterminer le nombre de lisses en fonction de la destination de la plateforme, du flux de personnel et de la hauteur de chute, afin de garantir que le niveau de sécurité respecte la norme.
