La grille en acier pour passerelle de stade est un produit structurel en acier utilisé pour la passerelle technique du stade. Voici une présentation de ses caractéristiques, de ses scénarios d'application, de ses points d'installation, etc.
Haute résistance et capacité de charge élevée : elle est fabriquée en aplat porteur et en barreaux transversaux soudés à intervalles réguliers selon une trame longitudinale et transversale. Sa structure est solide, sa résistance et sa capacité de charge sont élevées, ce qui lui permet de supporter le poids du personnel et des équipements connexes, et d'assurer stabilité et fiabilité sous des charges statiques ou dynamiques.
Bonne propriété antidérapante : la surface est généralement traitée antidérapante, par exemple en utilisant des aplats dentelés ou un traitement de surface spécial pour augmenter la friction, ce qui réduit efficacement les risques de glissade lors des déplacements et garantit la sécurité d'utilisation.
Bonnes performances de ventilation et d'éclairage : la structure en grille unique permet une circulation libre de l'air, améliore la ventilation de la zone des tribunes, laisse passer la lumière, renforce l'éclairage et réduit la dépendance à l'éclairage artificiel en journée.
Forte résistance à la corrosion : généralement en acier au carbone soumis à un traitement anticorrosion tel que la galvanisation à chaud, elle peut être utilisée durablement dans un environnement fréquenté et très sollicité comme un stade sans rouiller ni se corroder, prolongeant la durée de vie et réduisant la fréquence des remplacements et de l'entretien.
Esthétique et facile à nettoyer : les lignes épurées et le motif en grille unique s'intègrent au style architectural des gymnases modernes, rehaussent la beauté du bâtiment, n'accumulent pas la saleté, la pluie, la neige ou l'eau, possèdent une forte capacité d'auto-nettoyage et sont faciles à entretenir.
Structure légère et facile à lever : son poids relativement léger facilite le transport et le levage, ce qui permet d'économiser de la main-d'œuvre et du temps lors de l'installation et d'améliorer l'efficacité du chantier.

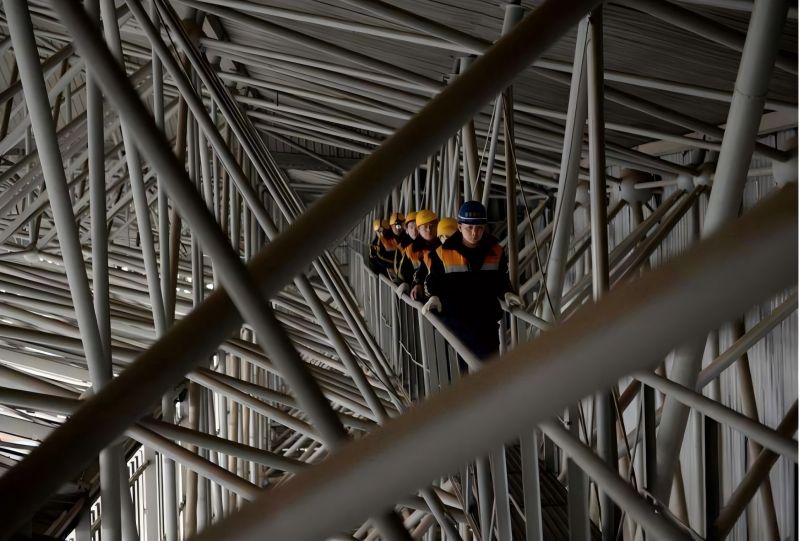

Passage de maintenance : le passage de maintenance situé au-dessus ou devant la scène du stade est utilisé par le personnel pour installer et entretenir les équipements auxiliaires tels que l'éclairage, le son et la machinerie de scène.Grille en acierElle est largement utilisée dans les passages de maintenance en raison de ses nombreux avantages.
Application en plafond : elle peut être utilisée pour le plafond des tribunes du stade, supportant une certaine charge tout en répondant aux exigences de ventilation, d'éclairage et d'esthétique.
Escaliers et passages : elle est posée sur les escaliers, les passages et autres parties des tribunes afin d'offrir une surface de circulation sûre et fiable pour les spectateurs et le personnel.
Préparation : avant l'achat de la grille en acier, il est nécessaire de communiquer avec le fabricant, de décomposer les plans et de pré-percer les trous dans les colonnes, poutres et autres éléments nécessitant des ouvertures à l'avance. Parallèlement, le personnel de contrôle qualité sur site doit vérifier soigneusement la variété, le matériau, la spécification, le revêtement et la qualité d'aspect de la grille en acier livrée, et vérifier les plans de conception ainsi que les documents de certification de qualité.
Traitement des fondations : après la réception de la structure, avant le levage des panneaux, l'huile, la peinture et les débris sur les poutres en acier doivent être soigneusement éliminés afin de garantir une surface de poutre propre et plane.
Conditions de pose : l'installation de la grille en acier doit être effectuée après l'achèvement des poutres en acier correspondantes et l'application de la couche intermédiaire de peinture et du revêtement ignifuge. La pose ne peut avoir lieu qu'après le serrage final des boulons à haute résistance, la validation de la soudure des poutres de plancher, le retrait des plaques d'amorçage d'arc, le remplissage au niveau des nœuds avec la peinture intermédiaire, le revêtement ignifuge et l'achèvement de l'installation provisoire.
Positionnement et implantation : conformément au plan de pose de la grille en acier, la ligne de position de pose est mesurée, implantée et marquée sur le plan supérieur de la semelle de la poutre en acier avec de l'encre, afin d'assurer la précision de la pose.
Levage et mise en place : Lors du levage de la grille en acier, afin d'éviter toute déformation, il convient d'utiliser des élingues souples ou d'ajouter du caoutchouc aux angles du câble métallique et de la grille, ou encore d'utiliser des cales sous la grille, et de bien l'attacher. Après le levage jusqu'à l'emplacement désigné, le panneau doit être redressé et compacté strictement conformément au plan de pose et aux exigences de spécification, puis fixé symétriquement.
Méthode de fixation : en général, la fixation est réalisée par soudage, avec un point de soudure tous les 500 mm sur le côté, une soudure d'angle de 4 mm, une longueur de soudure de 20 mm et un espace d'installation de la grille de 5 à 10 mm, ajustable selon la situation réelle sur site. Après le soudage, les scories et les projections doivent être éliminées, puis deux couches de peinture riche en zinc doivent être appliquées manuellement.
Inspection régulière : vérifier régulièrement la grille de la passerelle afin de détecter toute déformation, tout desserrage, toute fissure de soudure, etc. En cas de problème, réparer ou remplacer rapidement.
Nettoyage de la surface : nettoyer régulièrement la poussière et les débris à la surface de la grille en acier pour maintenir une surface propre, ce qui garantit sa capacité d'auto-nettoyage et son esthétique.
Traitement anticorrosion : pour la grille galvanisée à chaud, si la couche de zinc s'avère endommagée, elle doit être réparée rapidement. Un traitement anticorrosion tel que l'application de peinture riche en zinc peut être utilisé pour prolonger la durée de vie de la grille.

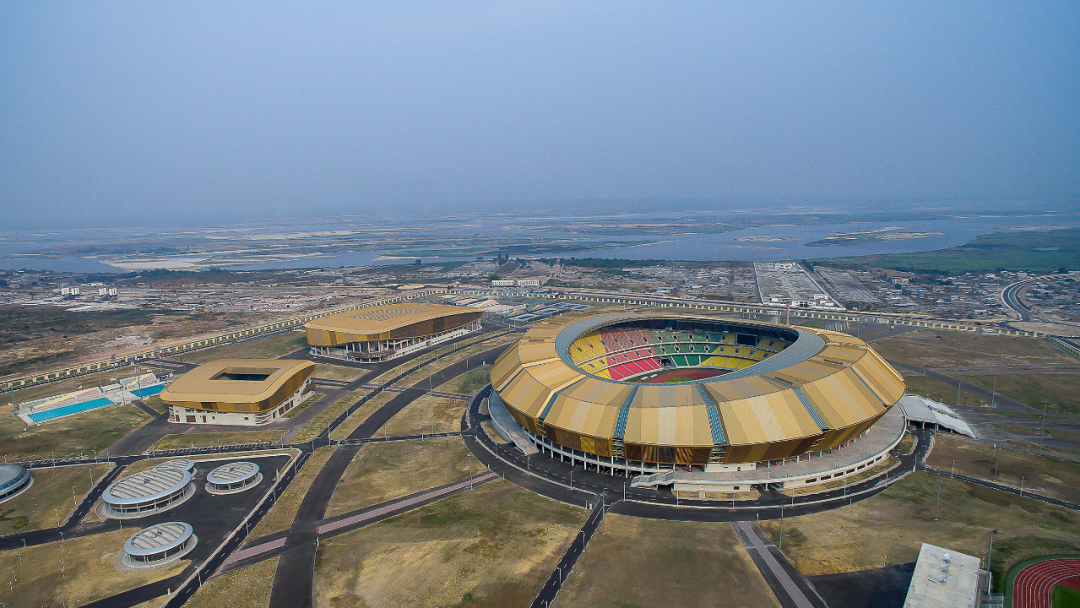

Projet de construction du stade de Brazzaville
Emplacement du projet : République du Congo
Superficie du projet : passerelle technique du stade et de la piscine
Spécification de la grille en acier : G205/30/100, barre porteuse de 20x5 mm, pas de 30x100 mm
Quantité du projet : 65 tonnes
Le stade de Brazzaville au Congo comprend un stade de 60 000 places avec un terrain d'échauffement, un centre aquatique de 2 000 places, un gymnase couvert de 10 000 places, des systèmes routiers et des espaces verts, des parkings et les réseaux de canalisations municipaux environnants. Le montant total du contrat est de 558 millions de dollars US. Ce projet est le site principal des 11e Jeux africains de 2015 et est devenu un bâtiment emblématique national au Congo (Brazzaville). En octobre 2016, le projet a remporté le Prix Luban pour les projets de qualité nationale décerné par l'Association de l'industrie de la construction de Chine.

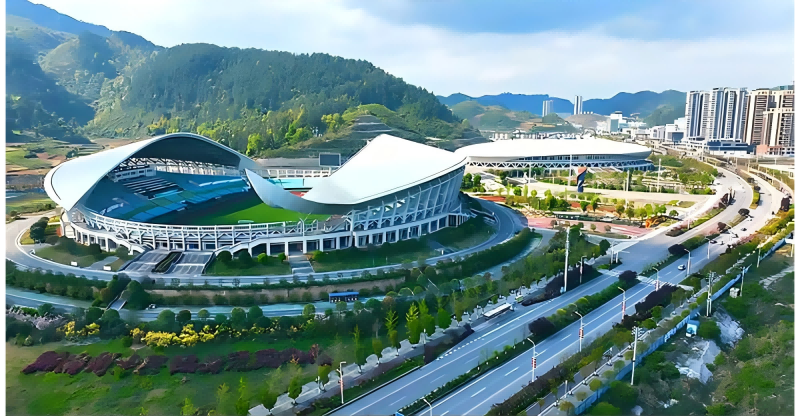

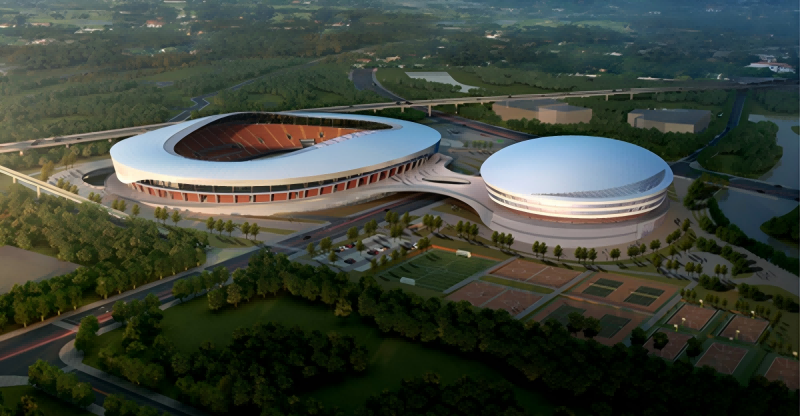

Centre sportif de masse de Duyun (Centre olympique)
Ville de Duyun, province du Guizhou, Chine
Montant de l'investissement : 400 millions de yuans
Échelle du bâtiment : surface construite de 64 249,34 m² ; ce projet est divisé en deux sous-projets : le stade et le gymnase. Le corps principal du gymnase adopte un système de structure à cadre en béton armé entièrement coulé sur place, et la toiture adopte une structure en treillis à pyramide
carrée ; le stade est de forme elliptique en projection au sol, composé d'un terrain de compétition et de tribunes, avec un total d'environ 25 000 places.
Objectif de la construction : gymnase, stade
Spécification de la grille en acier :
20x5 barre porteuse, pas de 22 x 100 mm.
