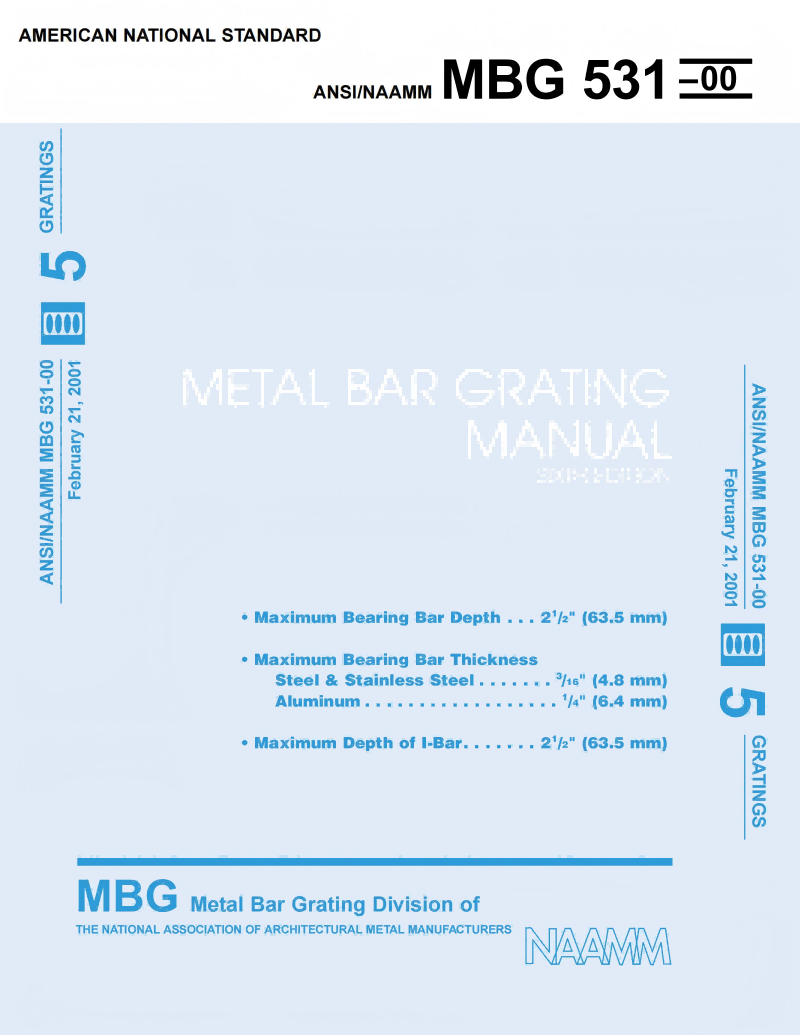

Dans la production des grilles en acier, le processus de soudage est le maillon central qui détermine la résistance et la durabilité du produit. La norme ANSI/NAAMM (MBG531-88) pour les grilles en acier spécifie clairement les exigences techniques du processus de soudage afin de garantir la stabilité des performances du produit dans des environnements complexes tels que les charges dynamiques et de forte intensité. Cet article analysera les exigences détaillées de la norme ANSI/NAAMM concernant le processus de soudage des grilles en acier sous trois aspects : la méthode de soudage, la norme de qualité et le processus d'inspection.
1. Le soudage automatisé est privilégié
La norme ANSI/NAAMM recommande l'utilisation de technologies de soudage automatisées (telles que le soudage par résistance et le soudage sous gaz CO2) afin de garantir des soudures uniformes et robustes.
Le processus automatisé évite les erreurs humaines et peut grandement améliorer la constance de la qualité du soudage.
2. Résistance des points de soudure
La soudure doit atteindre plus de 80 % de la résistance du matériau parent afin de garantir qu'il n'y aura ni fissures ni relâchement dans des environnements soumis à des charges ou des vibrations.
3. Spécifications de l'espacement des points de soudure
L'espacement des points de soudure doit strictement suivre les spécifications de conception ; un espacement courant est de 50 mm ou moins pour assurer une répartition uniforme de la capacité portante globale de la grille en acier.
1. Inspection de la qualité d'apparence
La norme ANSI/NAAMM exige que la surface du point de soudure soit lisse, sans pores visibles, fissures ou inclusions de laitier.
La zone de soudure doit être exempte de projections et de bavures afin de réduire le risque de corrosion à un stade ultérieur.
2. Test de résistance
Effectuer un test de cisaillement sur le point de soudure pour vérifier qu'il répond aux exigences de charge dynamique et statique.
Dans les scénarios de charge élevée, le point de soudure doit résister à au moins 1,5 fois la capacité de charge nominale pour garantir la sécurité.
3. Contrôle par ultrasons
Effectuer des contrôles non destructifs sur les pièces de soudage importantes afin de garantir qu'il n'y a ni pores ni problèmes de fusion incomplète à l'intérieur du point de soudure.
1. Traitement anticorrosion de la zone de soudage
Après le soudage, il est nécessaire d'appliquer un traitement de galvanisation à chaud ou de revêtement par poudre pour empêcher efficacement la zone de soudage de rouiller prématurément en raison de l'exposition à l'air.
La norme ANSI/NAAMM spécifie clairement que l'épaisseur de la couche de galvanisation doit être d'au moins 70 μm afin de garantir la résistance à la corrosion dans une utilisation à long terme.
2. Correction après soudage
La déformation de la grille en acier causée par le soudage doit être corrigée pour garantir que la planéité et l'adaptabilité à l'installation du produit fini répondent aux exigences.
Cas 1 : Grille en acier pour plateformes industrielles
Problème : La plateforme supporte des équipements lourds, certains points de soudure ont cédé en raison d'un relâchement.
Solution : Sélectionner un processus de soudage automatisé conforme aux normes ANSI/NAAMM, optimiser l'espacement entre les points de soudure, et effectuer des contrôles par ultrasons et une galvanisation à chaud après soudage.
Effet : La plateforme fonctionne de manière stable, la capacité de charge a augmenté de 30 % et les coûts de maintenance ont été réduits de 40 %.
Cas 2 : Projet de couvercles de caniveaux de drainage municipaux
Problème : Les points de soudure sont partiellement corrodés en raison de problèmes de pores, ce qui affecte la résistance du couvercle de drainage.
Solution : Améliorer la qualité du soudage conformément aux normes ANSI/NAAMM, optimiser les processus de soudage et renforcer le traitement anticorrosion après soudage.
Effet : La durée de vie du couvercle est prolongée à plus de 10 ans, éliminant les risques pour la sécurité.
La norme ANSI/NAAMM (MBG531-88) pour les grilles en acier impose des exigences complètes et strictes pour le processus de soudage. Des méthodes de soudage à l'inspection de la qualité, du traitement anticorrosion à la rectification ultérieure, chaque maillon est précisément réglementé. Ces exigences garantissent non seulement la résistance et la durabilité des grilles en acier, mais offrent également de solides garanties pour leur application dans le génie municipal, les plateformes industrielles et d'autres domaines.
