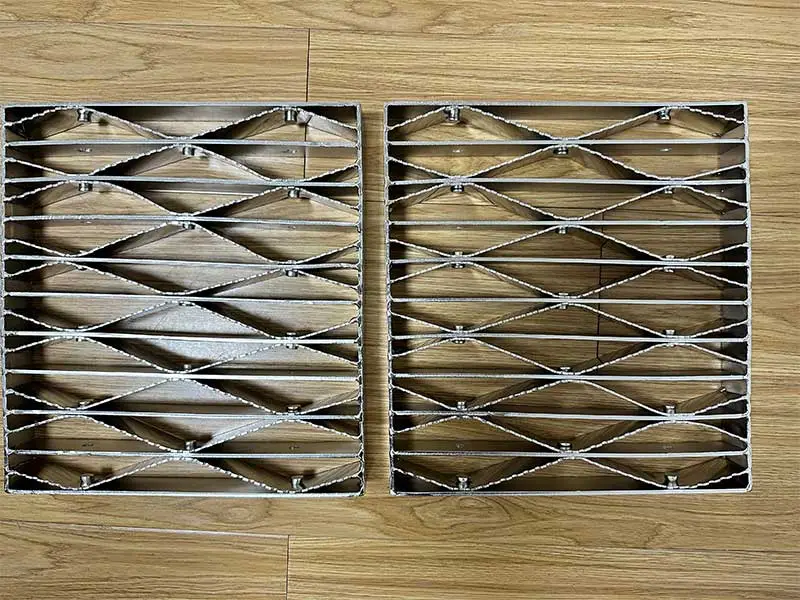

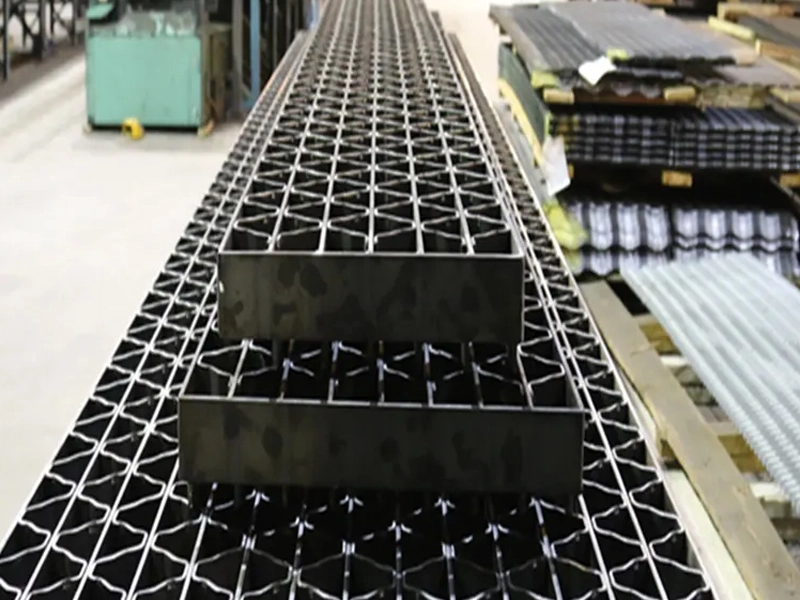

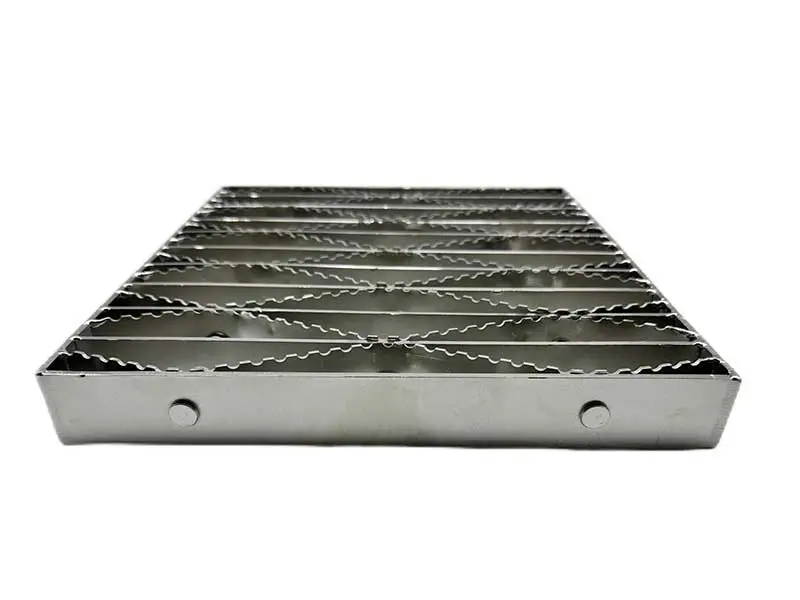

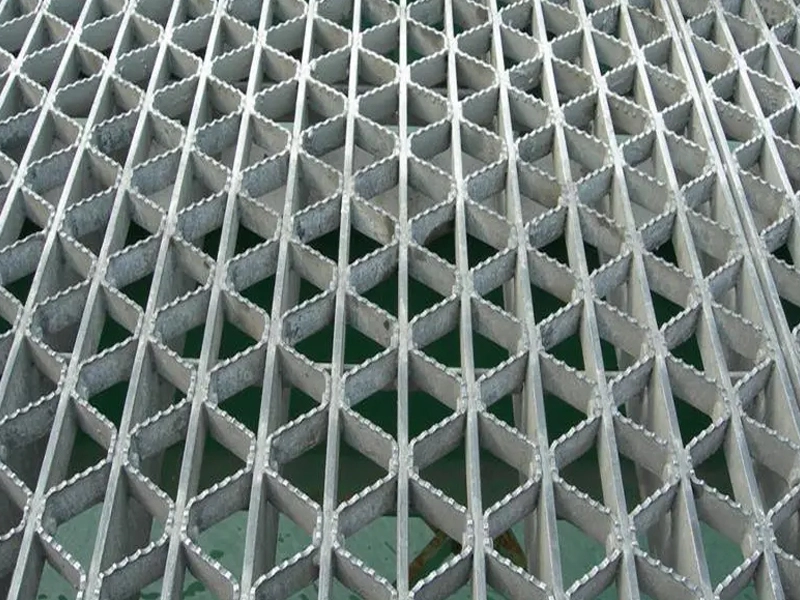

Grille en acier rivetée

Le grillage riveté est l'un des produits de grilles en acier disponibles, offrant une capacité de charge élevée, une flexibilité, une résistance aux alcalis et aux acides, ainsi qu'une surface antidérapante.

Il utilise des rivets à haute résistance pour assembler les barres réticulées et les barres porteuses, formant ainsi un joint solide.

Il peut être fabriqué en acier au carbone, en acier inoxydable ou en aluminium.

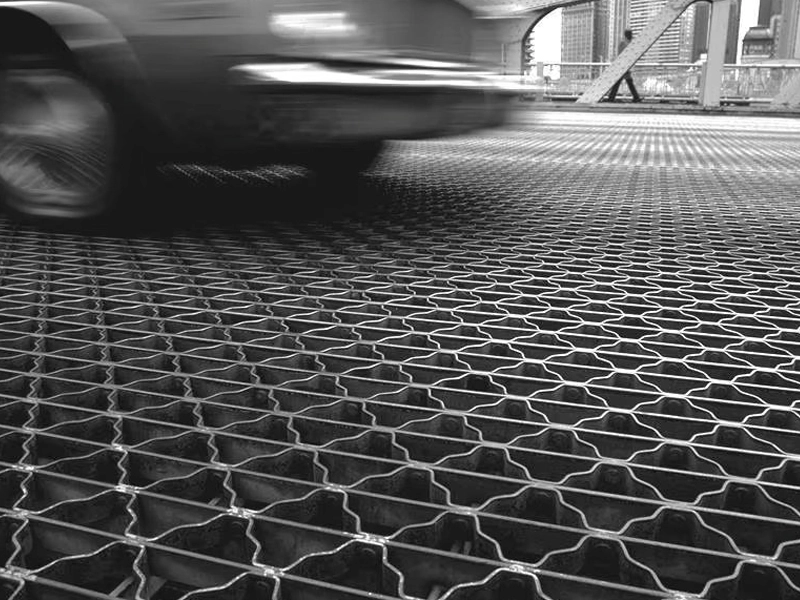

De plus, il est disponible avec des surfaces lisses ou striées. Le grillage en acier riveté peut être largement utilisé pour les marches d'escalier, les passerelles, les planchers, les couvercles et les platelages de ponts.

Request A Quote

Comment fabriquer une grille en acier rivetée ?

Tout d'abord, disposez les plats d'acier coupés et les barres transversales selon l'espacement requis par le plan, puis utilisez un pistolet à riveter ou un autre équipement de rivetage pour faire passer les rivets à travers les trous de connexion du plat d'acier et de la barre transversale, et déformez les rivets en les pressant ou en les martelant, afin que le plat d'acier et la barre transversale soient solidement reliés ensemble.

Les grilles rivetées sont disponibles en acier au carbone, en aluminium de la série 6000 et en acier inoxydable de la série 300. Ces produits sont fabriqués avec des barres porteuses espacées de 1-1/8" ou 3/4", avec un espacement standard des rivets de 7" entre centres. Un espacement rapproché des rivets de 3-1/2" entre centres est également disponible en option.

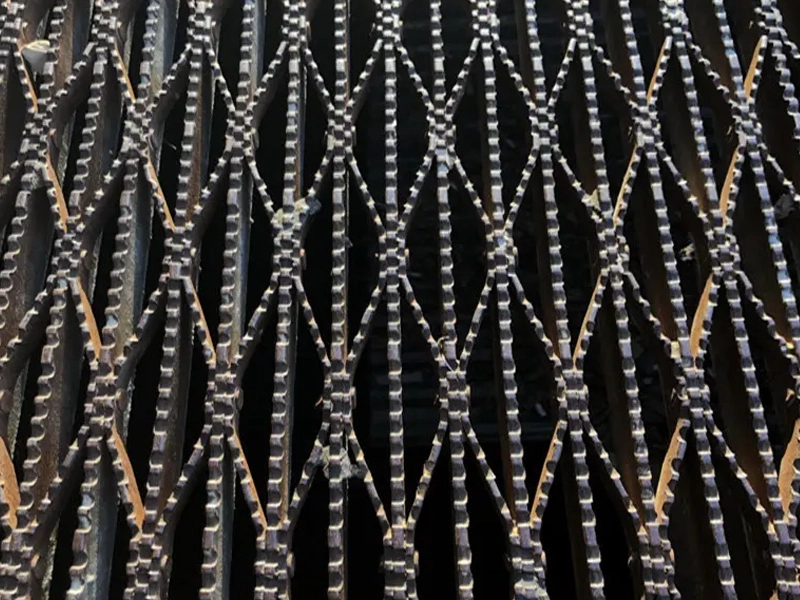

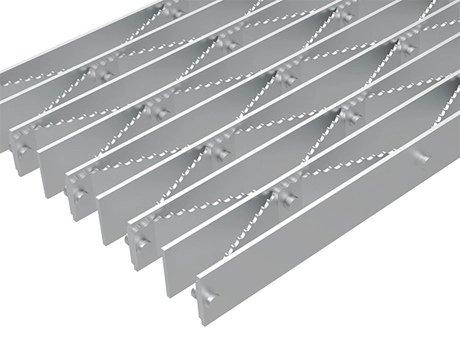

Les dentelures standard consistent à ce que les dents de la barre de la grille soient légèrement surélevées au-dessus du plan supérieur de la barre porteuse lors de l'assemblage. Alternativement, l'utilisateur peut spécifier des dentelures à 100 %, où à la fois la barre porteuse et l'élément transversal sont munis de dentelures.

Spécifications du grillage riveté

Matériau : acier au carbone, aluminium de la série 6000 et aciers inoxydables de la série 300
Catégorie : Le grillage riveté peut être divisé en grillages rivetés à usage léger et à usage intensif selon la capacité de charge.
Traitement de surface : galvanisé, peint ou avec finition brute.

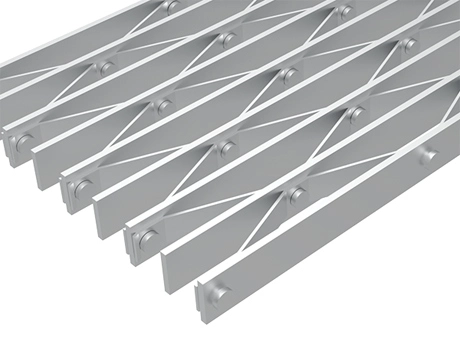

Type de surface : surface lisse ou surface striée.
Norme : conforme à la norme ANSI/NAAMM MBG 531.

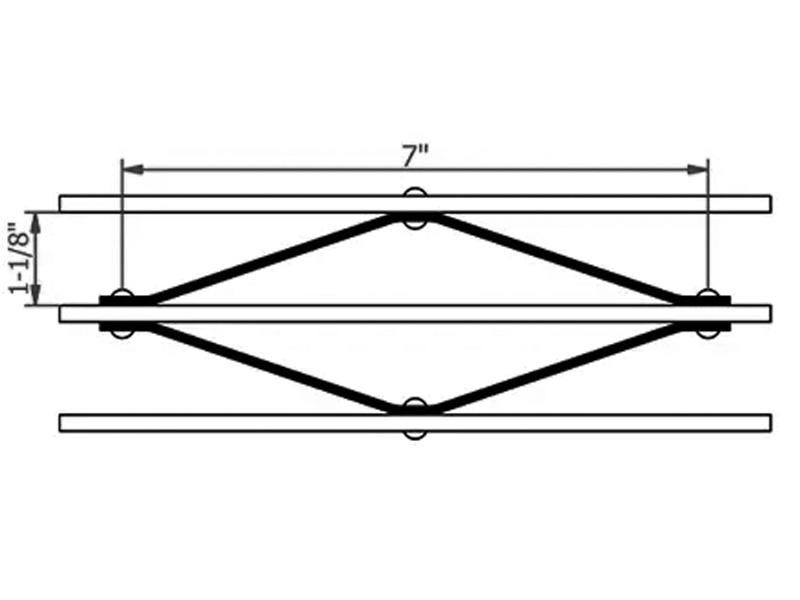

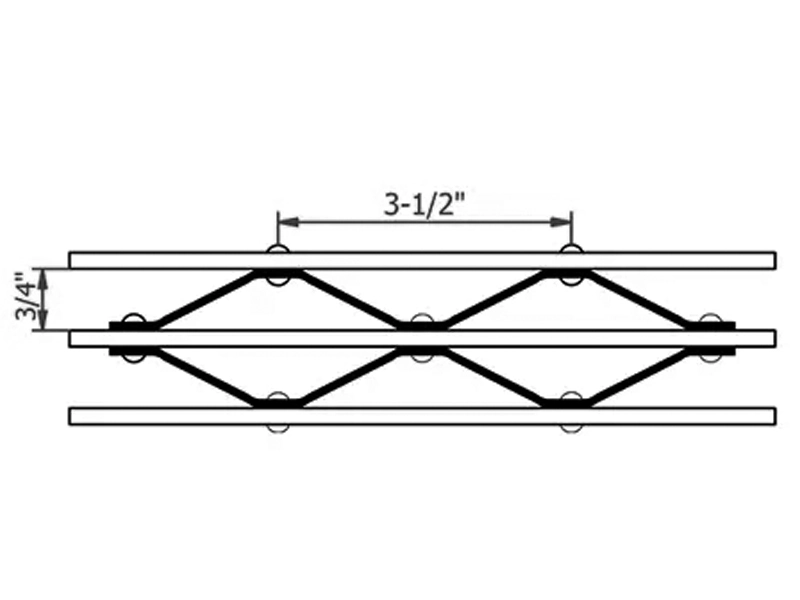

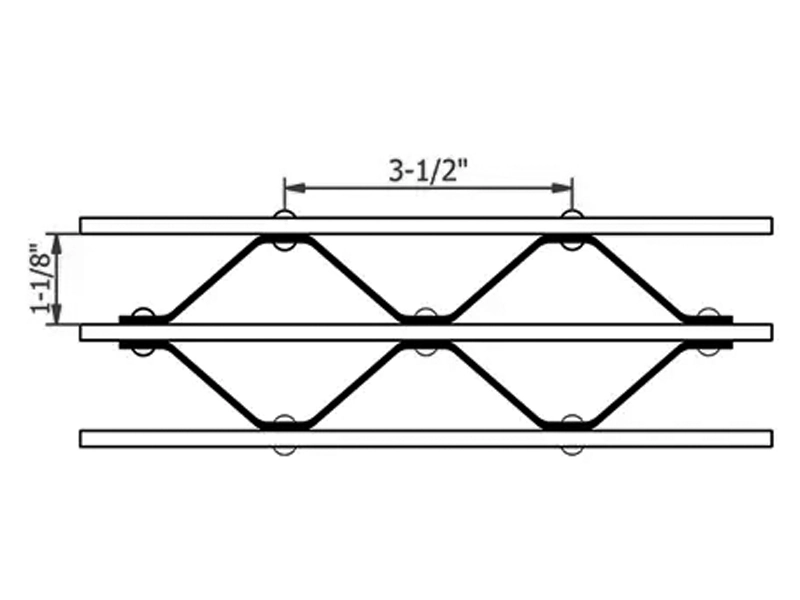

Espacement disponible : Ces produits sont fabriqués avec des barres porteuses espacées de 1-1/8" ou 3/4", et l'espacement standard des rivets est de 7" au centre. Un espacement réduit des rivets de 3-1/2" au centre est également disponible en option.

Tableau 1 : Tableau de charge en acier 18-R-7/3.5 (1-1/8")
Taille des barres porteuses (pouces)	Poids approximatif psf *	Portée maximale pour piétons**	Types de charge	Portée non supportée
Taille des barres porteuses (pouces)	Poids approximatif psf *	Portée maximale pour piétons**	Types de charge	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	7.8	4'-0"	U	613	392	272	200	153	121	98	Toutes les charges et déflexions sont théoriques et basées sur les sections brutes des barres porteuses, en utilisant une contrainte de fibre de 18 000 psi.
			D	0.099	0.155	0.223	0.304	0.397	0.503	0.621	Les valeurs ne sont pas destinées à être absolues car la capacité de charge réelle
			C	613	490	409	350	306	272	245	sera affectée par les légères variations dans les tolérances de fabrication et de laminage.
			D	0.079	0.124	0.179	0.243	0.318	0.402	0.497	Les grillages pour les portées à gauche de la ligne épaisse ont une déflexion ≤ 1/4" pour des charges uniformes de 100 psf.
1 × 1/8	7.6	4'-5"	U	726	465	323	237	182	144	116
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466
			C	726	581	484	415	363	323	291
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372
1 × 3/16	9.4	4'-11"	U	1090	697	484	356	272	215	174	144	U - charge uniforme en livres/pied carré.
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - charge concentrée en livres/pied de largeur de grillage
			C	1090	872	726	623	545	484	436	396	D - déflexion en pouces
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 1/8	8.7	5'-3"	U	1135	726	504	371	284	224	182	150	126	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	1135	908	757	649	567	504	454	413	378	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/4 × 3/16	11	5'-10"	U	1702	1090	757	556	426	336	272	225	189	161	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	0.629	/	/
			C	1702	1362	1135	973	851	757	681	619	567	524	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	0.504	/	/
1-1/2 × 1/8	9.9	6'-0"	U	1634	1046	726	534	409	323	262	216	182	155	133	102
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	1634	1307	1090	934	817	726	654	594	545	503	467	409
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-1/2 × 3/16	12.5	6'-8"	U	2451	1569	1090	800	613	484	392	324	272	232	200	153
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	2451	1961	1634	1401	1226	1090	981	891	817	754	700	613
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	14.2	7'-6"	U	3337	2135	1483	1090	834	659	534	441	371	316	272	209
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	3337	2669	2224	1907	1668	1483	1335	1213	1112	1027	953	834
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	16.8	8'-3"	U	4358	2789	1937	1423	1090	861	697	576	484	413	356	272
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	4358	3486	2905	2490	2179	1937	1743	1585	1453	1341	1245	1090
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	18.3	9'-0"	U	5515	3530	2451	1801	1379	1090	883	729	613	522	450	345
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	5515	4412	3677	3152	2758	2451	2206	2006	1839	1697	1576	1379
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	19.9	9'-9"	U	6809	4358	3026	2223	1702	1345	1090	900	757	645	556	426
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	6809	5447	4540	3891	3405	3026	2724	2476	2270	2095	1946	1702
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* Poids par pied carré basé sur des rivets espacés de 7" au centre. Ajouter 0,40 psf pour des centres de rivets de 3-1/2".
** La charge maximale pour piétons est définie comme une charge uniforme de 100# avec une déflexion ≤ 1/4 de pouce. Le critère de déflexion maximale de 1/4" est considéré comme cohérent avec le confort des piétons, mais peut être dépassé pour d'autres conditions de charge à la discrétion de l'autorité spécifiante.

Tableau 2 : Tableau de charge en acier 12-R-7/3.5 (3/4")
Taille des barres porteuses (pouces)	Poids approximatif psf *	Portée maximale pour piétons**	Types de charge	Portée non supportée
Taille des barres porteuses (pouces)	Poids approximatif psf *	Portée maximale pour piétons**	Types de charge	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	10.7	4'-4"	U	858	549	381	280	215	170	Toutes les charges et déflexions sont théoriques et basées sur les sections brutes des barres porteuses, en utilisant une contrainte de fibre de 18 000 psi.
			D	0.099	0.155	0.223	0.304	0.397	0.503	Les valeurs ne sont pas destinées à être absolues car la capacité de charge réelle
			C	858	686	572	490	429	381	sera affectée par les légères variations dans les tolérances de fabrication et de laminage.
			D	0.079	0.124	0.179	0.243	0.318	0.402	Les grillages pour les portées à gauche de la ligne épaisse ont une déflexion ≤ 1/4" pour des charges uniformes de 100 psf.
1 × 3/16	12.8	5'-4"	U	1525	976	678	498	381	301	244	202	U - charge uniforme en livres/pied carré.
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - charge concentrée en livres/pied de largeur de grillage
			C	1525	1220	1017	872	763	678	610	555	D - déflexion en pouces
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 3/16	15	6'-4"	U	2383	1525	1059	778	596	471	381	315	265	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	2383	1907	1589	1362	1192	1059	953	867	794	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/2 × 3/16	17.1	7'-3"	U	3432	2196	1525	1121	858	678	549	454	381	325	280	215
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	3432	2745	2288	1961	1716	1525	1373	1248	1144	1056	981	858
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	19.4	8'-2"	U	4671	2989	2076	1525	1168	923	747	618	519	442	381	292
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	4671	3737	3114	2669	2336	2076	1868	1699	1557	1437	1335	1168
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	22.9	9'-0"	U	6101	3905	2712	1992	1525	1205	976	807	678	578	498	381
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	6101	4881	4067	3486	3050	2712	2440	2219	2034	1877	1743	1525
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	25	9'-10"	U	7721	4942	3432	2521	1930	1525	1235	1021	858	731	630	483
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	7721	6177	5148	4412	3861	3432	3089	2808	2574	2376	2206	1930
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	27.2	10'-8"	U	9533	6101	4237	3113	2383	1883	1525	1261	1059	903	778	596
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	9533	7626	6355	5447	4766	4237	3813	3466	3178	2933	2724	2383
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* Poids par pied carré basé sur des rivets espacés de 7" au centre. Ajouter 0,40 psf pour les produits en acier avec des centres de rivets de 3-1/2".
** La charge maximale pour piétons est définie comme une charge uniforme de 100# avec une déflexion ≤ 1/4 de pouce. Le critère de déflexion maximale de 1/4" est considéré comme cohérent avec le confort des piétons, mais peut être dépassé pour d'autres conditions de charge à la discrétion de l'autorité spécifiante.
