Grille en aluminium

Name: Grille en aluminium
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

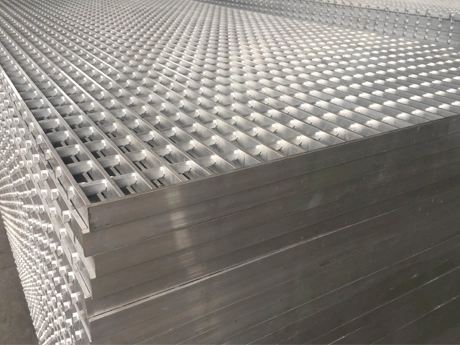

La grille en aluminium est formée par extrusion et verrouillage de barres et de tiges d'aluminium standard à l'aide d'équipements spécialisés. Elle présente les caractéristiques suivantes : aucune déformation ni décoloration dans des conditions d'utilisation normales, une excellente résistance aux intempéries et à la corrosion, de bonnes performances de dissipation thermique, ainsi qu'une durée de vie longue et sans entretien.

En tant qu'alternative à la grille en acier, la grille en aluminium est fabriquée à partir de l'alliage d'aluminium 6063, dont les principaux éléments d'alliage sont le magnésium et le silicium. Grâce aux caractéristiques élémentaires et structurelles de la grille en aluminium, elle possède non seulement la capacité de charge correspondante de la grille en acier, mais également de nombreuses propriétés que la grille en acier ne possède pas. Par exemple, une bonne résistance à la corrosion, des propriétés de galvanoplastie, un poids léger et une apparence esthétique, entre autres. Les produits de grille en aluminium présentent un degré élevé de normalisation, un contrôle dimensionnel strict et précis, ainsi qu'une mise en œuvre pratique et rapide. Par rapport aux techniques de construction traditionnelles, l'utilisation de grilles en aluminium permet de réduire considérablement le temps de travail sur site, tout en améliorant nettement la qualité de la construction et l'esthétique du projet.

Request A Quote

Classification des grilles en aluminium

Grille en aluminium embouti de forme rectangulaire

La grille en aluminium standard est le modèle le plus couramment utilisé parmi les produits de grilles en aluminium. Elle est fabriquée à partir d'aluminium plat et d'aluminium carré par un procédé d'extrusion à un espacement défini. Elle présente les caractéristiques suivantes : absence de points de soudure, connexion robuste, légèreté, haute résistance, faible consommation d'énergie et résistance à la corrosion.

Selon les exigences antidérapantes, elle peut être divisée en grille en aluminium à surface lisse et grille en aluminium dentelée.

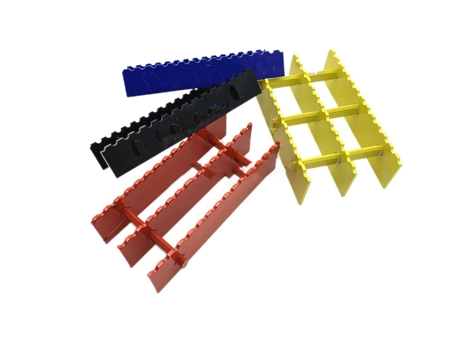

Grille en aluminium rectangulaire à surface plane et extrémités écrasées

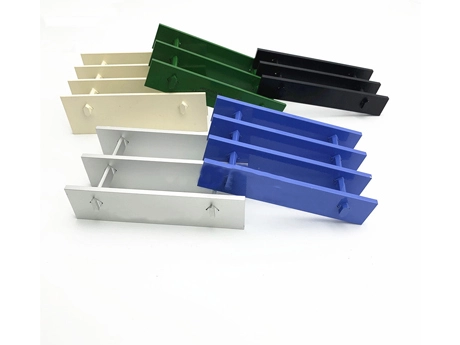

Surface dentelée en aluminium estampé à chaud, grille rectangulaire.

Grille en aluminium - Dénomination

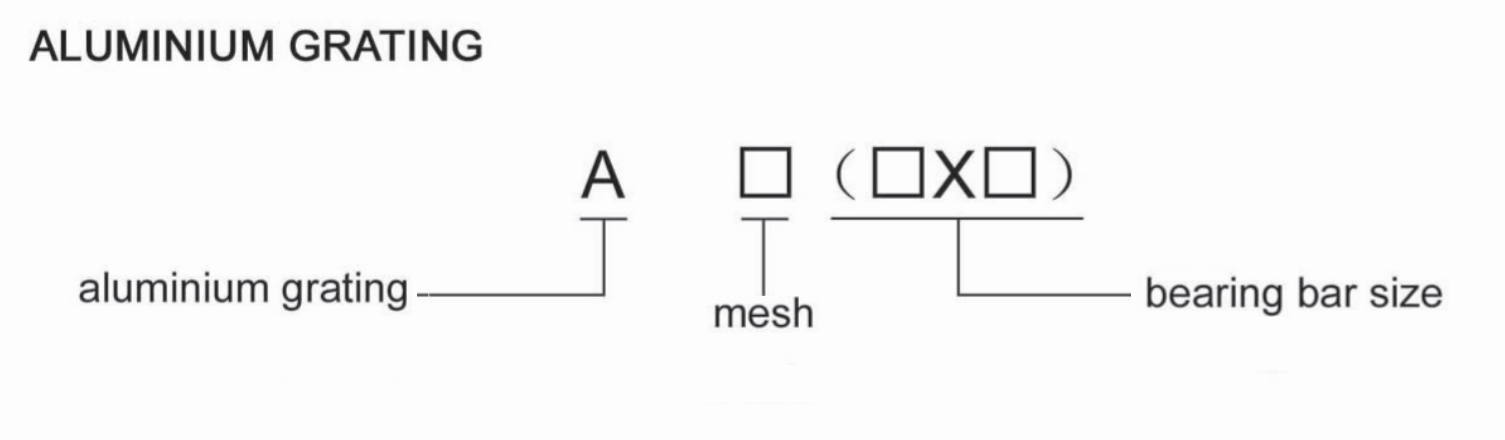

Nomenclature des grilles en aluminium

Traitement de surface

Finition laminoir
Anodisation
Revêtement par poudre

Domaine d'application

Conditions extérieures pour clôtures et garde-corps

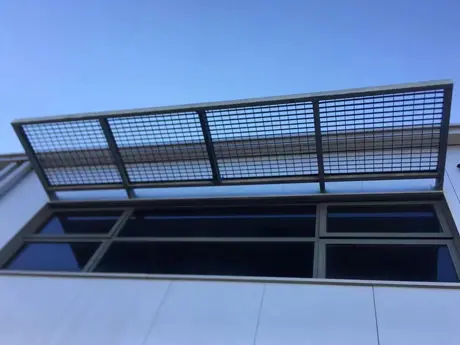

Décoration murale extérieure

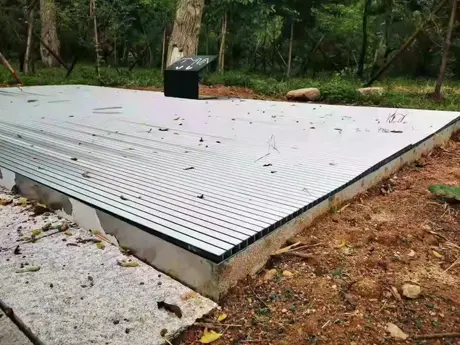

Couvercles de systèmes de drainage urbain

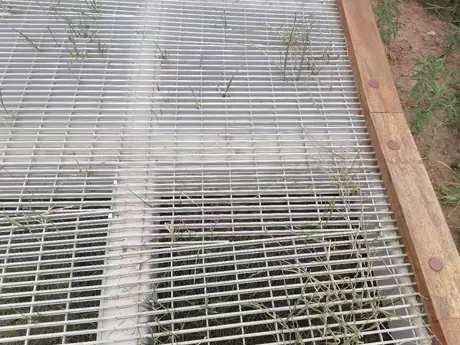

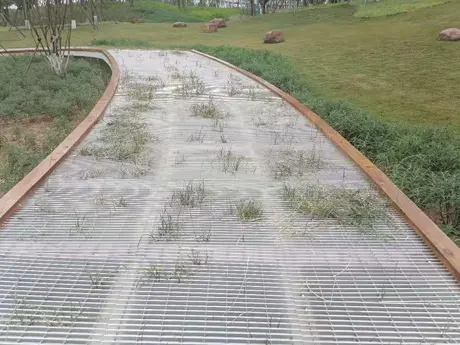

Trottoirs
Plateformes

Tableau des charges et flèches pour grilles en aluminium rectangulaires embouties

Type	Espacement des barres portantes (mm)	Espacement des barres transversales (mm)	Masse kg/m²	Portée maximale à 4 kPa avec flèche de 5 mm (mm)	Dimension de la barre portante (mm)		PORTÉE 200	PORTÉE 350	PORTÉE 500	PORTÉE 650
AE(20x5)	60	100	7.102	776	20x5	U	93.77	30.61	15.00	8.88	PORTÉE 800
AEF(20x5)	60	50	8.652	776	20x5	D	0.51	1.56	3.20	5.42	PORTÉE 800
AC(20x5)	40	100	9.254	857	20x5	U	143.41	46.82	22.94	13.57	8.93
ACF(20x5)	40	50	10.804	857	20x5	D	0.52	1.59	3.26	5.53	8.43
AC(25x3)	40	100	7.371	893	25x3	U	134.45	43.90	21.21	12.72	8.40
ACF(25x3)	40	50	8.921	893	25x3	D	0.42	1.28	2.61	4.42	6.71
AE(25x5)	60	100	8.447	916	25x5	U	146.51	47.84	23.44	13.87	9.15
AEF(25x5)	60	50	9.997	916	25x5	D	0.41	1.25	2.56	4.33	6.58
AB(20x5)	30	100	11.406	920	20x5	U	187.54	61.23	30.05	17.78	11.73	PORTÉE 950
ABF(20x5)	30	50	12.956	920	20x5	D	0.51	1.56	3.19	5.41	8.22	PORTÉE 950
AB(25x3)	30	100	8.985	958	25x3	U	175.82	57.41	28.13	16.64	10.98	7.79
ABF(25x3)	30	50	10.535	958	25x3	D	0.41	1.25	2.56	4.33	6.58	9.31
AC(25x5)	40	100	11.137	1012	25x5	U	224.08	71.93	35.85	21.21	14.00	9.93
ACF(25x5)	40	50	12.687	1012	25x5	D	0.42	1.28	2.61	4.41	6.70	9.49
AC(32x3)	40	100	8.953	1073	32x3	U	220.28	71.93	35.24	20.85	13.76	9.76
ACF(32x3)	40	50	10.502	1073	32x3	D	0.32	1.00	2.04	3.45	5.23	7.4
AB(25x5)	30	100	13.827	1086	25x5	U	293.03	95.68	46.88	27.74	18.31	12.98	PORTÉE 1100
ABF(25x5)	30	50	15.377	1086	25x5	D	0.41	1.25	2.56	4.33	6.57	9.3	PORTÉE 1100
AE(32x5)	60	100	10.330	1101	32x5	U	240.05	78.38	38.40	22.72	15.00	10.63	7.93
AEF(32x5)	60	50	11.88	1101	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.76
AB(32x3)	30	100	11.019	1152	32x3	U	288.06	94.06	46.09	27.27	18.00	12.76	9.52
ABF(32x3)	30	50	12.568	1152	32x3	D	0.32	0.98	2.00	3.38	5.13	7.25	9.75
AC(32x5)	40	100	13.773	1216	32x5	U	367.14	119.88	58.74	34.75	22.94	16.27	12.13	PORTÉE 1250
ACF(32x5)	40	50	15.323	1216	32x5	D	0.32	1.00	2.03	3.44	5.23	7.39	9.94	PORTÉE 1250
AE(40x5)	60	100	12.482	1300	40x5	U	375.08	122.47	60.01	35.51	23.44	16.62	12.39	9.60
AEF(40x5)	60	50	14.032	1300	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.08
AB(32x5)	30	100	17.216	1304	32x5	U	480.11	156.77	76.81	45.45	30.00	21.27	15.87	12.29
ABF(32x5)	30	50	18.766	1304	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.74	12.62
AB(40x3)	30	100	13.343	1360	40x3	U	450.10	146.97	72.01	42.61	28.13	19.94	14.87	11.52	PORTÉE 1400
ABF(40x3)	30	50	14.892	1360	40x3	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.07	PORTÉE 1400
AE(45x5)	60	100	13.827	1419	45x5	U	474.72	155.01	75.95	44.94	29.67	21.04	15.69	12.15	9.68
AEF(45x5)	60	50	15.377	1419	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.91	8.95	11.25
AC(40x5)	40	100	16.786	1435	40x5	U	573.66	187.31	91.78	54.31	35.39	25.42	18.96	14.68	11.70
ACF(40x5)	40	50	18.336	1435	40x5	D	0.26	0.80	1.63	2.75	4.18	5.90	7.93	10.27	12.91
AE(50x5)	60	100	15.172	1535	50x5	U	586.07	191.37	93.77	55.48	36.62	25.97	19.37	15.00	11.96
AEF(50x5)	60	50	16.722	1535	50x5	D	0.20	0.62	1.28	2.16	3.28	4.63	6.21	8.04	10.11
AB(40x5)	30	50	21.090	1538	40x5	U	750.17	244.95	120.02	71.02	46.88	33.24	24.79	19.20	15.30	PORTÉE 1550
ABF(40x5)	30	100	22.640	1538	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.06	12.66	PORTÉE 1550
AC(45x5)	40	100	18.669	1566	45x5	U	726.04	237.07	116.16	68.73	45.37	32.17	24.00	18.58	14.81	12.08
ACF(45x5)	40	50	20.219	1566	45x5	D	0.23	0.71	1.45	2.45	3.71	5.24	7.04	9.11	11.46	14.09
AB(50x3)	30	100	16.248	1605	50x3	U	703.29	229.64	112.52	66.58	43.95	31.17	23.24	18.00	14.35	11.70
ABF(50x3)	30	50	17.798	1605	50x3	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.04	10.10	12.42
AB(45x5)	30	100	23.511	1677	45x5	U	949.44	310.02	151.91	89.88	59.34	42.08	31.38	24.30	19.37	15.80
ABF(45x5)	30	50	25.061	1677	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.90	8.94	11.23	13.81
AC(50x5)	40	100	20.552	1692	50x5	U	896.35	292.68	143.41	84.86	56.02	39.72	29.63	22.94	18.29	14.92	PORTÉE 1700
ACF(50x5)	40	50	22.102	1692	50x5	D	0.21	0.64	1.30	2.20	3.34	4.71	6.33	8.19	10.30	12.66	PORTÉE 1700
AB(50x5)	30	100	25.932	1813	50x5	U	1172.15	382.74	187.54	110.97	73.25	51.95	38.74	30.00	23.92	19.51	16.22	PORTÉE 1850
ABF(50x5)	30	50	27.482	1813	50x5	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.03	10.10	12.41	14.97	PORTÉE 1850
AE(65x5)	60	100	19.207	1864	65x5	U	990.46	323.41	158.47	93.77	61.90	43.89	32.74	25.35	20.21	16.49	13.7	11.57	PORTÉE 2000
AEF(65x5)	60	50	20.757	1864	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.48	13.63	PORTÉE 2000
AC(65x5)	40	100	26.201	2054	65x5	U	1514.83	494.63	242.37	143.41	94.67	67.13	50.07	38.77	30.91	25.22	20.96	17.70	15.14	PORTÉE 2150
ACF(65x5)	40	50	27.751	2054	65x5	D	0.16	0.49	1.00	1.69	2.57	3.62	4.86	6.29	7.90	9.70	11.70	13.88	16.27	PORTÉE 2150
AB(65x5)	30	100	33.195	2198	65x5	U	1980.93	646.83	316.94	187.54	123.80	87.79	65.48	50.71	40.42	32.98	27.41	23.15	19.80	17.14
ABF(65x5)	30	50	34.745	2198	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.47	13.61	15.95	18.48

Lorsque la flèche est inférieure à 5 mm, la marche est la plus confortable

U= Charge uniformément répartie en kilopascals (kPa ou kN/m²)

D= Flèche maximale en millimètres (mm)

Barre en aluminium estampée à chaud pour grille

Comme son nom l’indique, la section transversale de la grille en aluminium à barres en I a la forme d’un « I », et les surfaces supérieure et inférieure sont traitées avec des dents métalliques, ce qui améliore les propriétés antidérapantes du produit. En même temps, elle offre la même capacité de charge que la grille en aluminium standard, mais le matériau est plus léger et plus rentable. De plus, le pas ultra-fin de 11,1 mm offre une protection spéciale pour les fauteuils roulants et les talons hauts, et est principalement utilisé dans les paysages de jardins, les sentiers, les installations publiques et d’autres domaines.

Traitement de surface

Finition brute
Anodisation
Revêtement en poudre

Avantages de la grille en aluminium à barres en I

Profilé plus léger, plus économique
Densité et surface de contact plus élevées, adapté aux fauteuils roulants et aux talons hauts
Meilleures propriétés antidérapantes

Tableau des charges et des flèches de la grille en aluminium à barres en I soudées

Type	Espacement des barres de charge (mm)	Masse kg/m²	Portée maximale à 4 kpa, flèche de 5 mm (mm)	Dimension de la barre porteuse (mm)		Portée 600	Portée 750	Portée 900	Portée 1050	Portée 1200	Portée 1350	Portée 1500	Portée 1650	Portée 1800	Portée 1950	Portée 2100	Portée 2400
AB25x6I	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6I	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6I	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6I	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6I	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6I	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6I	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6I	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6I	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6I	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6I	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6I	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6I	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6I	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U = Charge uniformément répartie en kilopascals (Kpa ou kN/m²)

D = Flèche maximale en millimètres (mm)

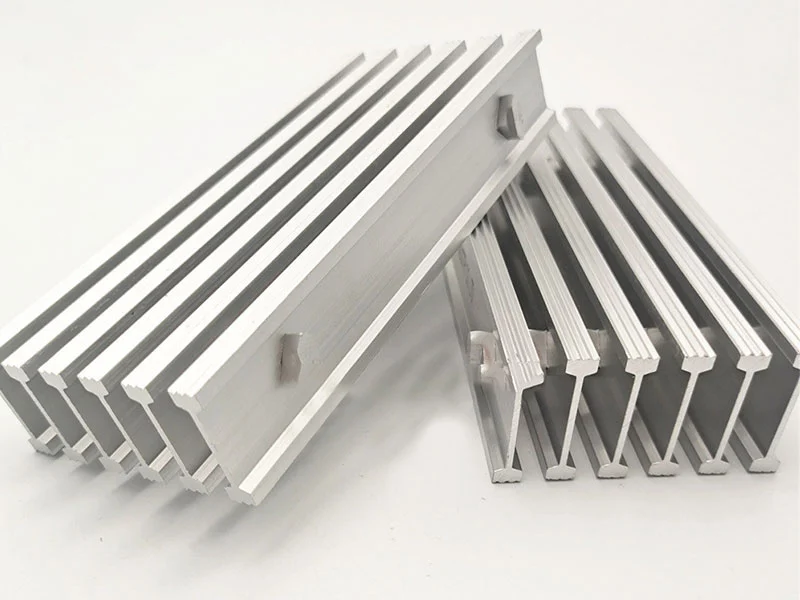

Grillage en aluminium à barreaux étirés

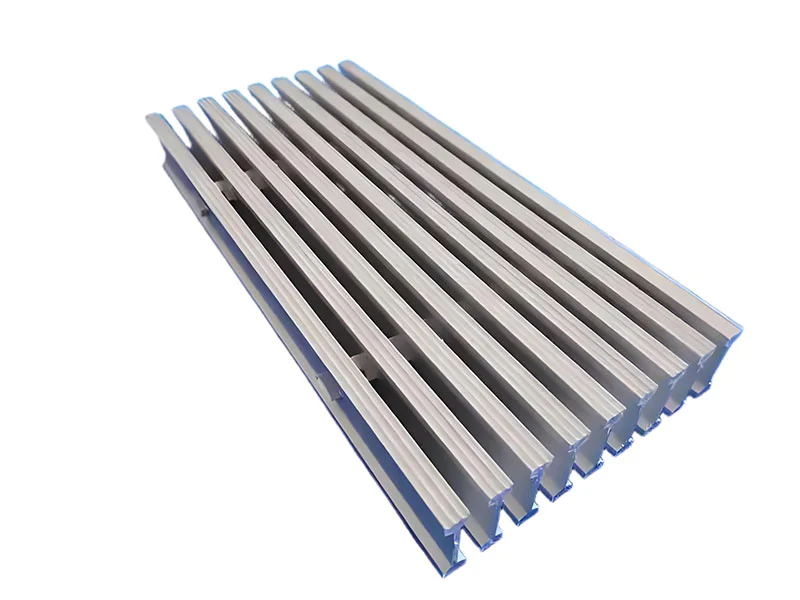

Barres en aluminium estampé

T Bar Assemblé Grille en Aluminium

Le grillage en aluminium à barres en T possède une surface d'appui plus large. Cette conception augmente la surface de contact du produit, améliorant considérablement le confort de marche. Le traitement des dents en surface rend également l'antidérapage plus efficace. L'espacement minimal en surface peut atteindre 2 mm. Nous proposons différents espacements, y compris ceux conformes à l'Americans with Disabilities Act.

Traitement de surface

Finition brute
Anodisation
Revêtement par poudre

Forme de surface

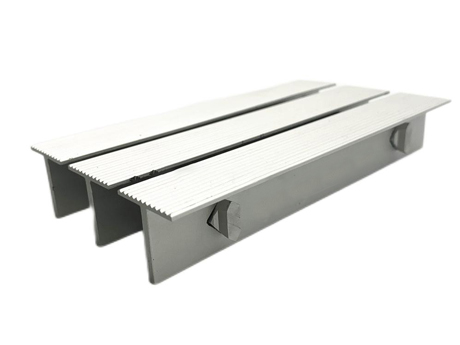

Finition moletée

Finition moletée

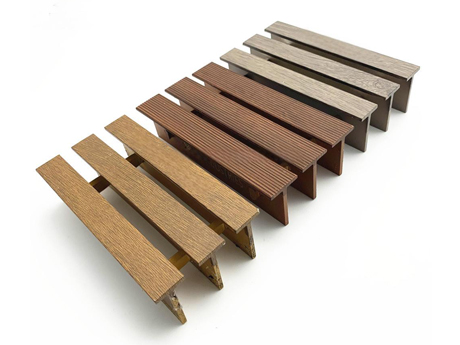

Finition imitation grain de bois

Finition imitation grain de bois

Domaines d'application

Grille d'égout
Plateforme
Passerelle

Tableau des charges et des flèches pour le grillage en aluminium à barres en T embouti

Type	Espacement des barres porteuses (mm)	Masse kg/m²	Portée maximale sous 4 kPa avec flèche de 5 mm (mm)	Dimension de la barre porteuse (mm)		Portée 600	Portée 750	Portée 900	Portée 1050	Portée 1200	Portée 1350	Portée 1500	Portée 1650	Portée 1800	Portée 1950	Portée 2100	Portée 2400
AB25x6T	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6T	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6T	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6T	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6T	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6T	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6T	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6T	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6T	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6T	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6T	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6T	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6T	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6T	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U = Charge uniformément répartie en kilopascals (kPa ou kN/m²)

D = Flèche maximale en millimètres (mm)

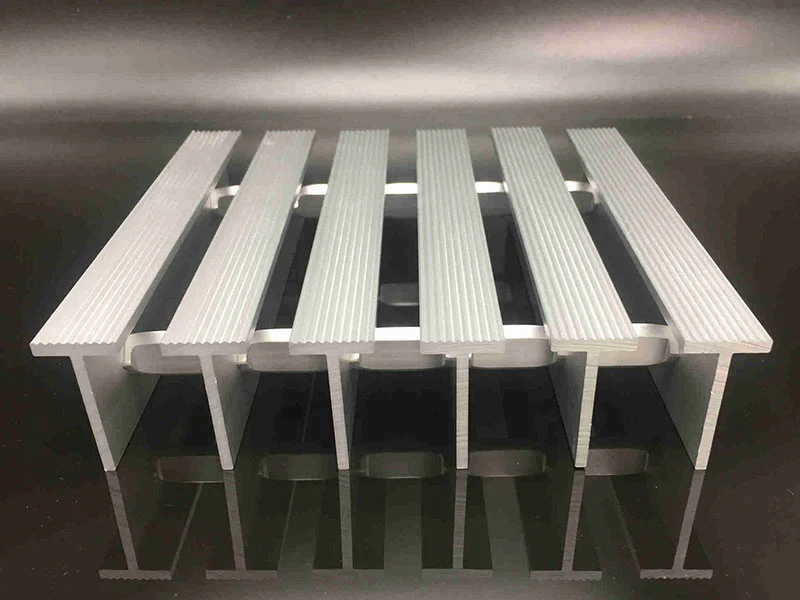

T Bar en aluminium refoulé

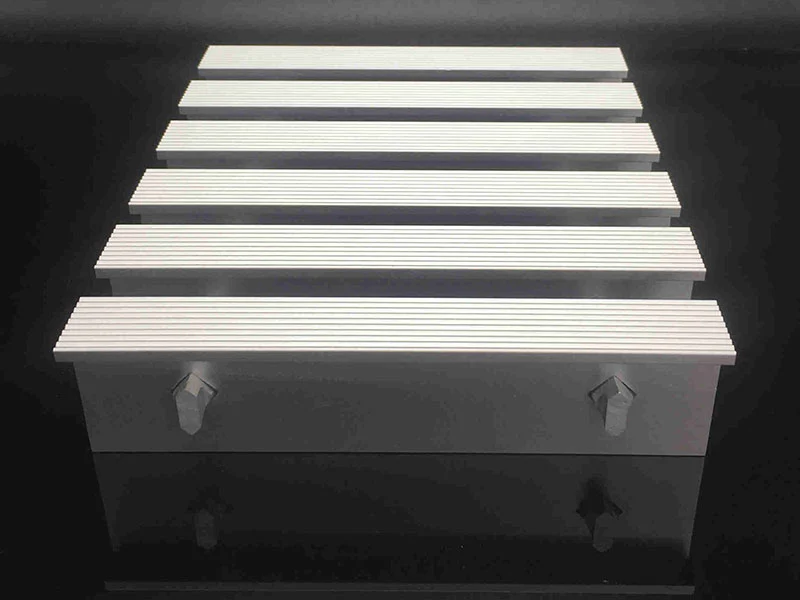

T Bar en aluminium matricé

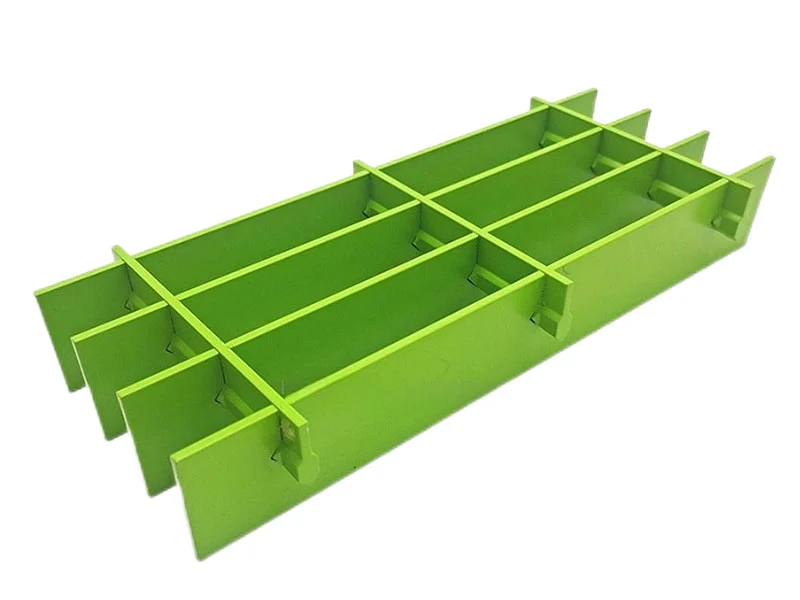

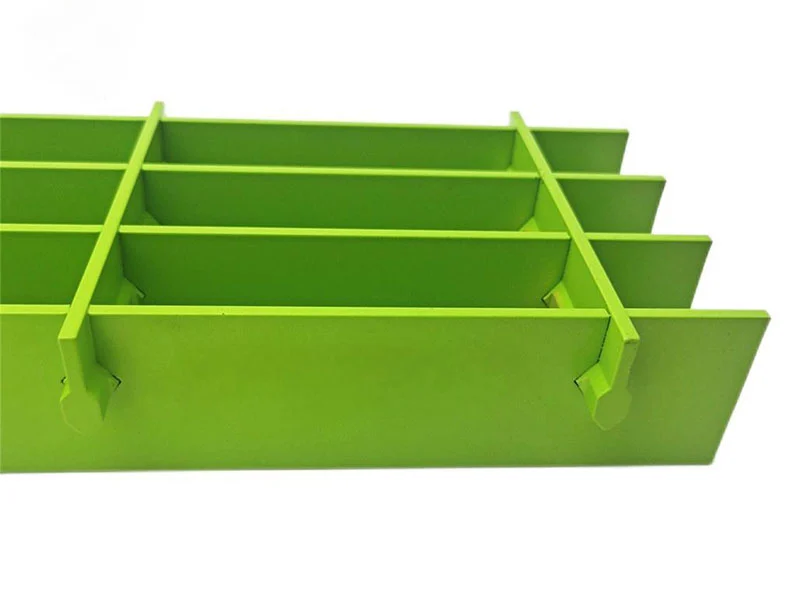

Grille en aluminium à affleurement supérieur

La grille en aluminium à barres supérieures affleurantes présente des lignes nettes et épurées. Les barres transversales en forme de losange sont affleurantes avec les barres porteuses et sont également verrouillées en permanence grâce à un processus de matriçage sous pression hydraulique.

Traitement de surface

Finition brute
Anodisation
Revêtement par poudre

Domaine d'application

Couvercle de drainage

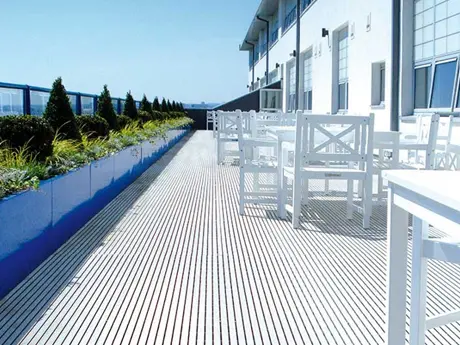

Plateforme
Passerelle
Râtelier
Clôture

Grille en aluminium à affleurement supérieur

Grating en aluminium verrouillé par pression

La grille en aluminium à emboîtement/pressage est affleurante avec la barre transversale, augmentant ainsi la surface de contact. L'aluminium plat et la barre transversale sont précisément fendus et pressés hydrauliquement ensemble pour former un verrouillage serré, avec une capacité de charge supérieure à celle des grilles en aluminium conventionnelles. La grille est disponible dans une variété d'espacements pour offrir des ouvertures de 1/4" ou 1/2" conformément à l'Americans with Disabilities Act (juillet 1991). La grille en aluminium à emboîtement/pressage est un autre excellent choix pour les produits de décoration architecturale grâce à son apparence esthétique et sa connexion sécurisée. Des surfaces antidérapantes et dentelées sont disponibles.

Traitement de surface

Finition brute
Anodisation
Revêtement par poudre

Domaine d'application

Cache d'évacuation
Plateforme
Passerelle
Râtelier
Clôture

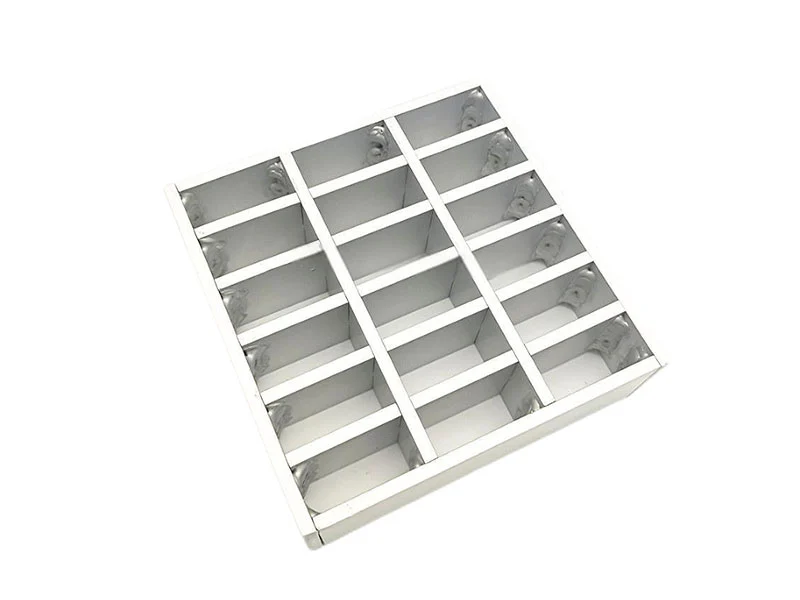

Grating en aluminium verrouillé par pression

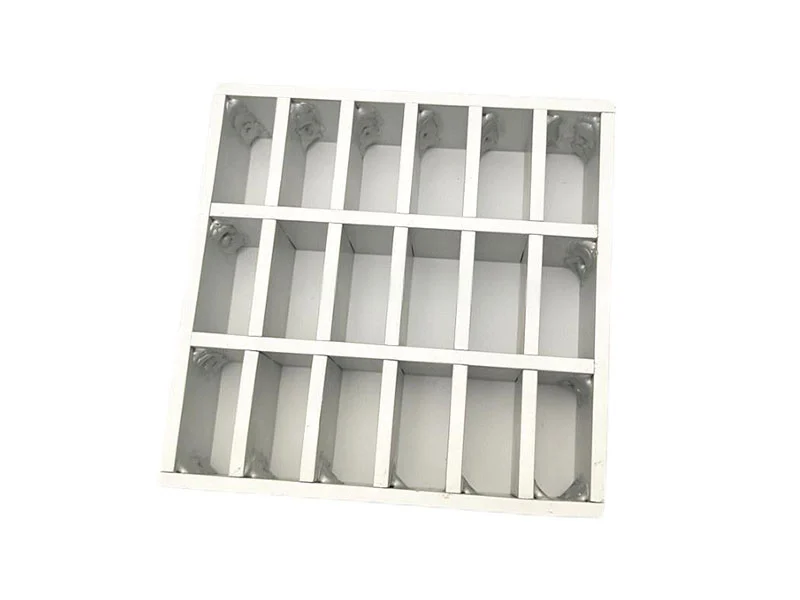

Grille en aluminium verrouillée par pression

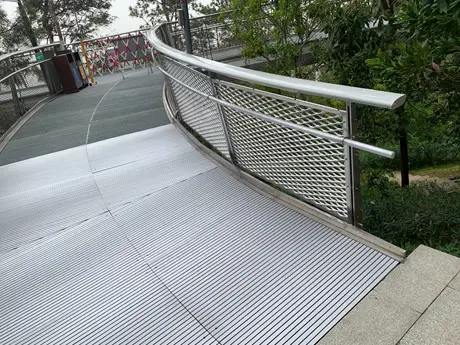

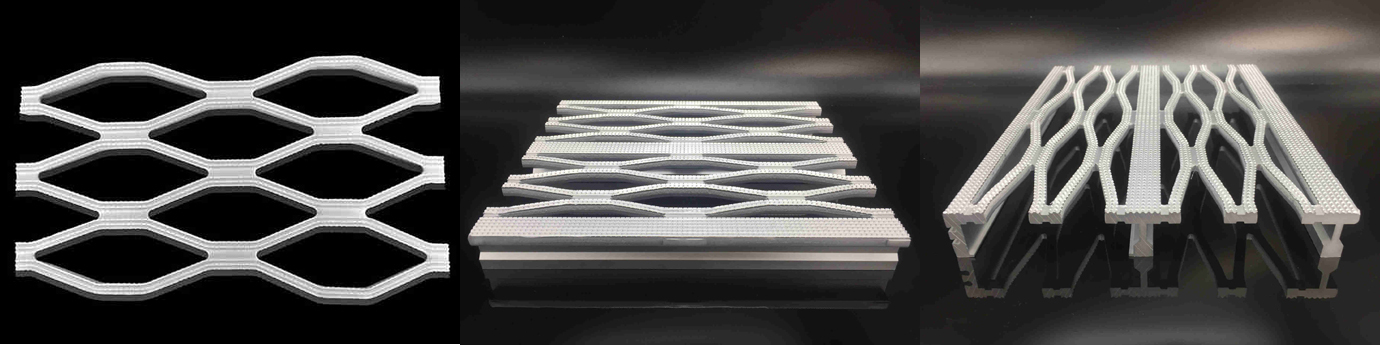

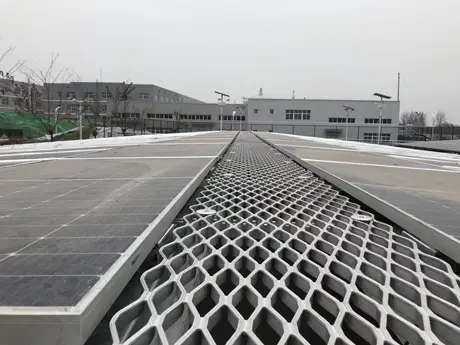

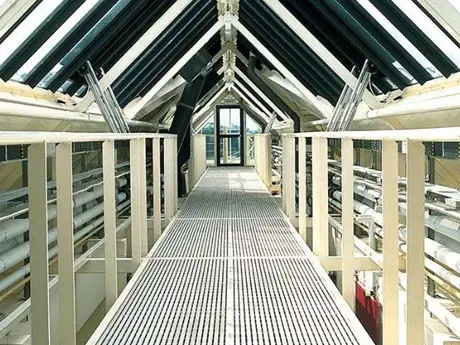

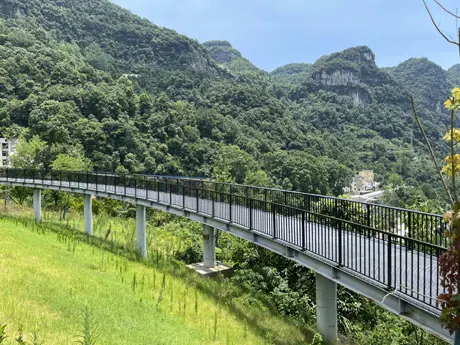

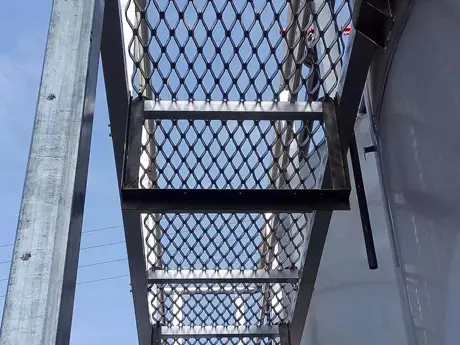

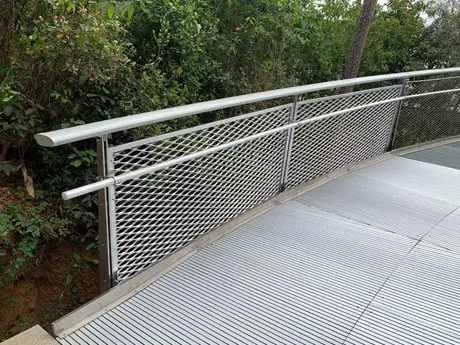

Passerelle en aluminium

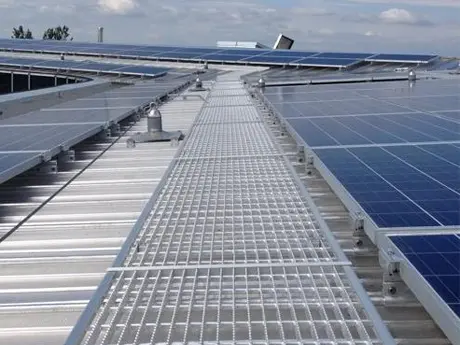

Les produits de passerelles en aluminium sont largement utilisés dans les installations industrielles et commerciales, et ces produits respectent les normes de sécurité OSHA et les codes du bâtiment. Les passerelles en aluminium peuvent être suspendues aux plafonds, installées au sol ou adjacentes aux bâtiments, ou encore installées sur les murs extérieurs des bâtiments.

Passerelle en Aluminium

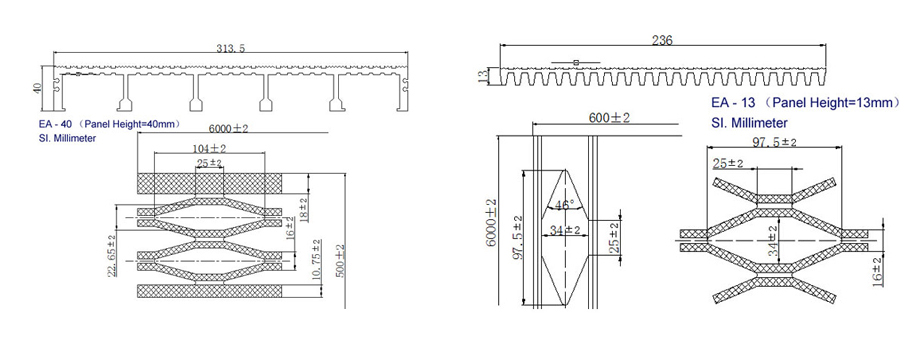

Dessins Typiques de Passerelles en Aluminium

Tableau des Charges et Flèches des Passerelles en Aluminium

Type	Disposition		Portée 500	Portée 600	Portée 700	Portée 800	Portée 900	Portée 1000
EWG13	PANNEAU SIMPLE	U	4.70	2.70	1.50	0.80	0.60
EWG13	PANNEAU SIMPLE	D	2.50	3.00	3.50	4.00	4.50
EWG22	PANNEAU SIMPLE	U	9.40	6.30	4.20	2.90	2.10	1.40
EWG22	PANNEAU SIMPLE	D	2.50	3.00	3.50	4.00	4.50	4.90
EWG13	DOUBLE PANNEAU	U	6.60	3.80	2.10	1.10	0.80
EWG13	DOUBLE PANNEAU	D	2.50	3.00	3.50	4.00	4.50
EWG22	DOUBLE PANNEAU	U	13.20	8.80	5.90	4.10	2.90	2.00
EWG22	DOUBLE PANNEAU	D	2.50	3.00	3.50	4.00	4.50	4.90

Type	Disposition		Portée 750	Portée 900	Portée 1050	Portée 1200	Portée 1350	Portée 1500	Portée 1650	Portée 1800	Portée 1950	Portée 2100	Portée 2250	Portée 2400
EWG30	PANNEAU SIMPLE	U	22.80	13.10	8.20	5.50	3.80	2.80	2.00	1.60	1.20	0.90	0.70	0.60
EWG30	PANNEAU SIMPLE	D	3.70	4.60	5.10	5.90	6.60	7.40	8.20	8.90	9.60	10.40	11.20	11.90
