Les panneaux bruts de grille en acier sont les versions plates et non traitées du platelage en acier, souvent utilisés comme matériau de base pour la fabrication de produits finis tels que les passerelles, les nez de marche d'escalier, les couvercles de tranchées et diverses autres applications industrielles.
Ces panneaux sont généralement fabriqués en acier au carbone, en acier inoxydable ou en acier galvanisé et sont disponibles en différentes tailles, épaisseurs et capacités de charge.
Barres de support : Ce sont les principales barres porteuses qui s'étendent parallèlement à la longueur du panneau. Elles assurent la résistance et la capacité de charge.

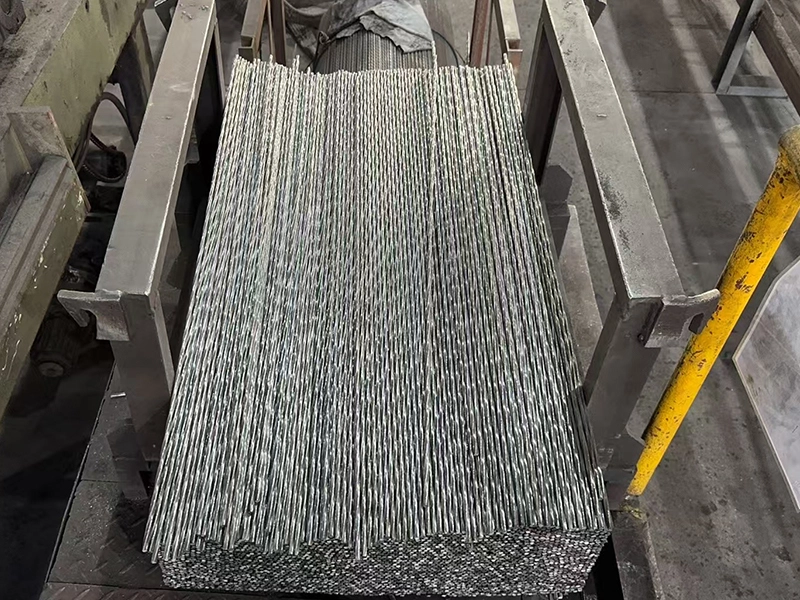

Barres transversales (ou tiges transversales) : Ces barres sont perpendiculaires aux barres de support et aident à les maintenir en place, créant ainsi le motif en grille. Elles ajoutent également de la stabilité au panneau.
Le panneau brut en grille en acier est souvent découpé selon des dimensions standard ou sur mesure en fonction des exigences de l'utilisateur final. Ensuite, il peut subir des traitements supplémentaires tels que la galvanisation (revêtement de zinc) ou la peinture pour la résistance à la corrosion, ou encore être soudé ou usiné pour répondre à des besoins de conception spécifiques.
| Barre portante (mm) | Barre transversale (mm) | Espacement des barres portantes (mm) | Espacement des barres transversales (mm) | Largeur (mm) | Longueur (mm) | |||||||
| 20x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | autres |
| 20x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | autres |
| 25x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | autres |
| 25x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | autres |
| 30x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | autres |
| 30x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | autres |
| 32x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | autres |
| 32x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | autres |
| 40x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | autres |
| 40x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | autres |
| 50x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | autres |
| 50x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | autres |
| * Le tableau présente les spécifications standard. Si d'autres modèles sont nécessaires, nous les personnaliserons pour les clients. | ||||||||||||
MATÉRIAU DE GRILLAGE EN ACIER
| Norme | Norme de fabrication | Norme sur les matériaux en acier | ||
| Barre porteuse | Barre transversale | Acier inoxydable | ||
| Chine | YB/T 4001.1-2019 | GB/T 700 Q235 Q235B | GB/T 700 Q235 | ASTM A240 GR304(L) ou GR316(L) |
| États-Unis | ANSI/NAAMM(MBG531-00) | ASTM A1011 CS Type B ou ASTM A36 | ASTM A510 | ASTM A240 GR304(L) ou GR316(L) |
| Royaume-Uni | BS4592 | BS EN 10025 | BS EN 10025 | BS EN 10258 |
| Allemagne | DIN24537-1 | DIN EN 10025 | DIN EN 10025 | DIN EN 10088 |
| Australie | AS1657 | BS EN 10025 | BS EN 10025 | BS EN 10258 |
GALVANISATION À CHAUD
| Norme de galvanisation | Chine | États-Unis | ||
| GB/T 13912 | ASTM A123/A 123M | |||
| Épaisseur du matériau | 3≤t≤6 | 1,6≤t≤3,2 | 3,2≤t≤4,8 | 4,8≤t≤6,4 |
| Épaisseur moyenne minimale (μm) | 70 | 65 | 75 | 75 |
| Conversion | mils=μmx0,03937 oz/ft²=μmx0,02316 g/m²=μmx7,067 | |||
| *L'épaisseur de la couche de galvanisation peut être personnalisée selon les besoins du client | ||||
